Werkhalter-fuer-das-Kaliber-Rolex-3135-001
Werkhalter-fuer-das-Kaliber-Rolex-3135-002
Werkhalter-fuer-das-Kaliber-Rolex-3135-003
Werkhalter-fuer-das-Kaliber-Rolex-3135-004
Werkhalter-fuer-das-Kaliber-Rolex-3135-005
Werkhalter-fuer-das-Kaliber-Rolex-3135-006
Werkhalter-fuer-das-Kaliber-Rolex-3135-007
Werkhalter-fuer-das-Kaliber-Rolex-3135-008
Werkhalter-fuer-das-Kaliber-Rolex-3135-009

Werte Freunde der Uhrmacherei,

für das Rolex-Kaliber 3135 wurde ein Werkhalter benötigt.

Nun ist dieses Werkzeug griffbereit bei mir vorhanden.

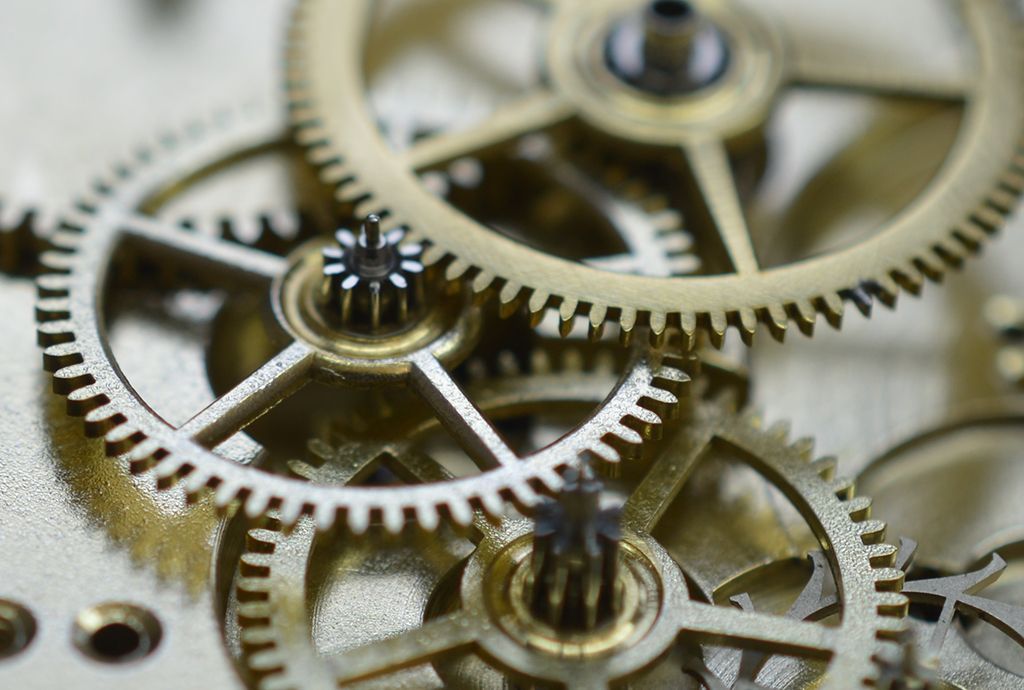

Eisenbahner-Taschenuhr-Mappin-Webb-001
Eisenbahner-Taschenuhr-Mappin-Webb-002
Eisenbahner-Taschenuhr-Mappin-Webb-003
Eisenbahner-Taschenuhr-Mappin-Webb-004
Eisenbahner-Taschenuhr-Mappin-Webb-005
Eisenbahner-Taschenuhr-Mappin-Webb-006
Eisenbahner-Taschenuhr-Mappin-Webb-007
Eisenbahner-Taschenuhr-Mappin-Webb-008
Eisenbahner-Taschenuhr-Mappin-Webb-009
Eisenbahner-Taschenuhr-Mappin-Webb-010

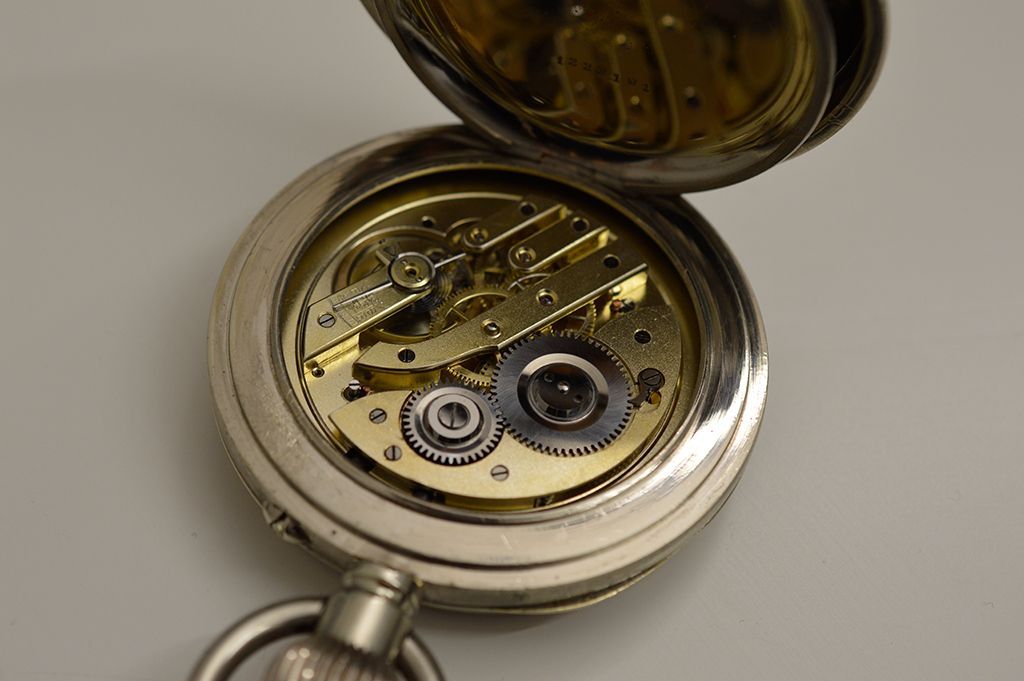

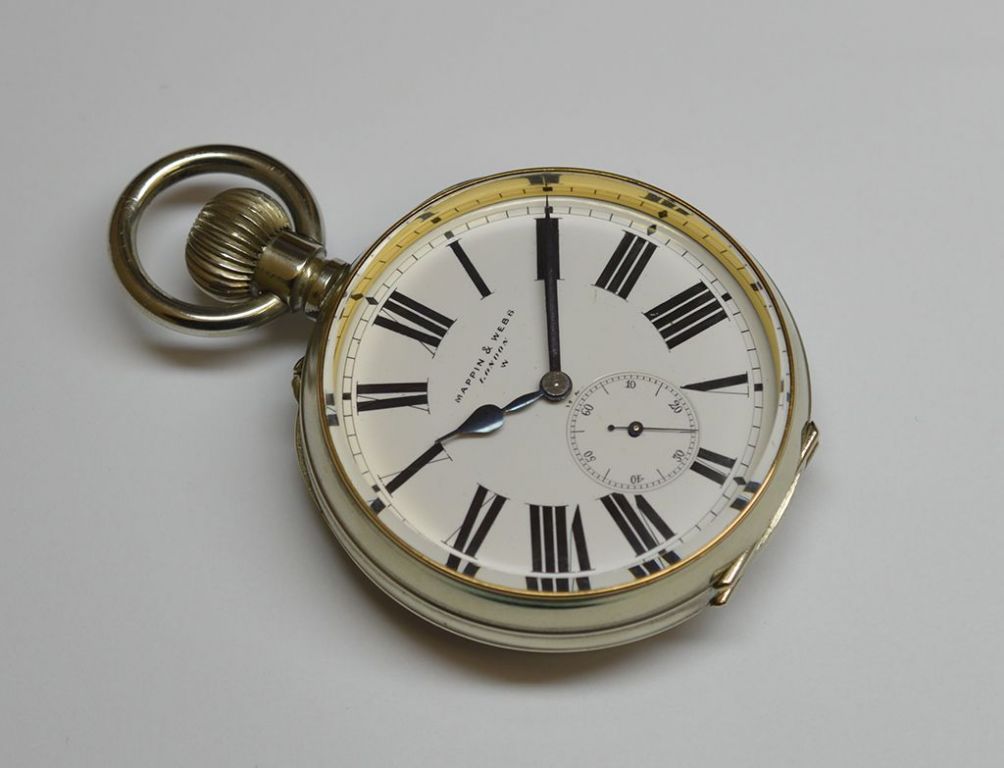

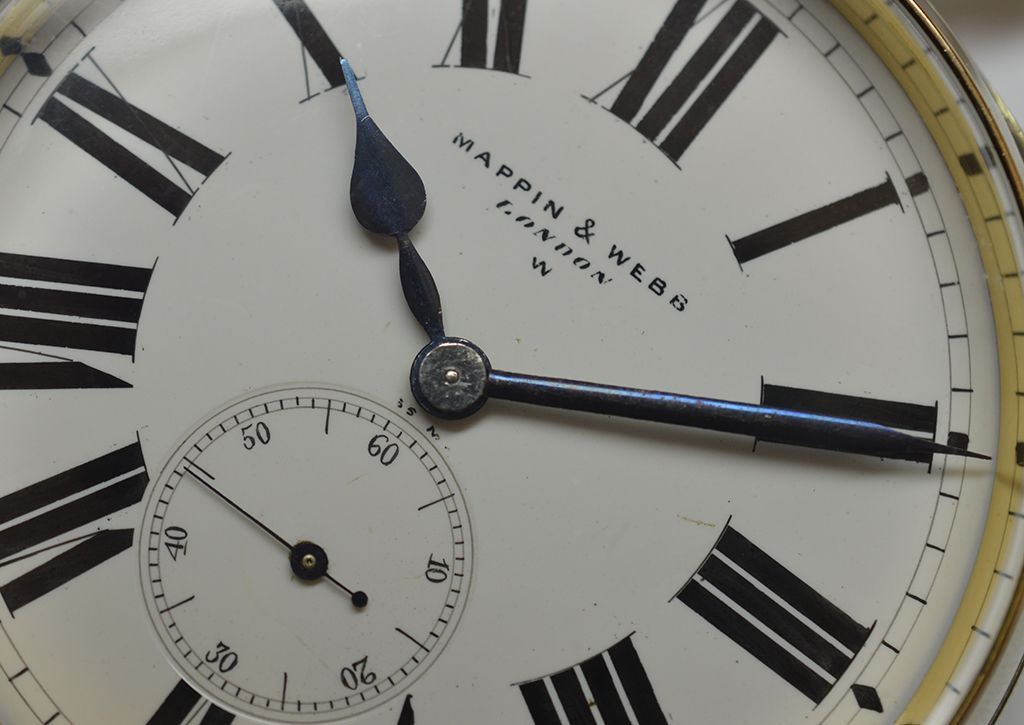

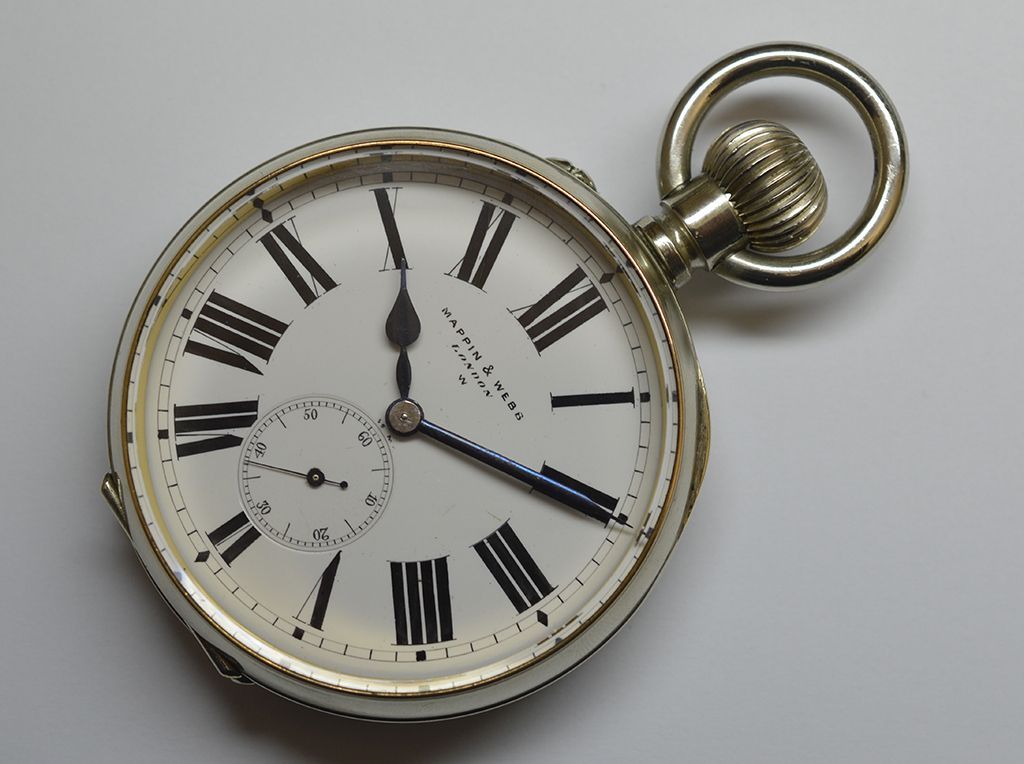

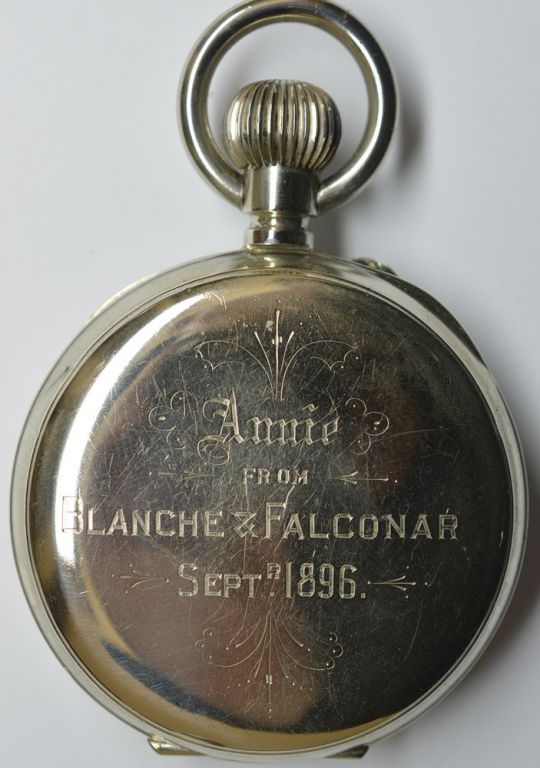

Werte Freunde der Uhrmacherei,

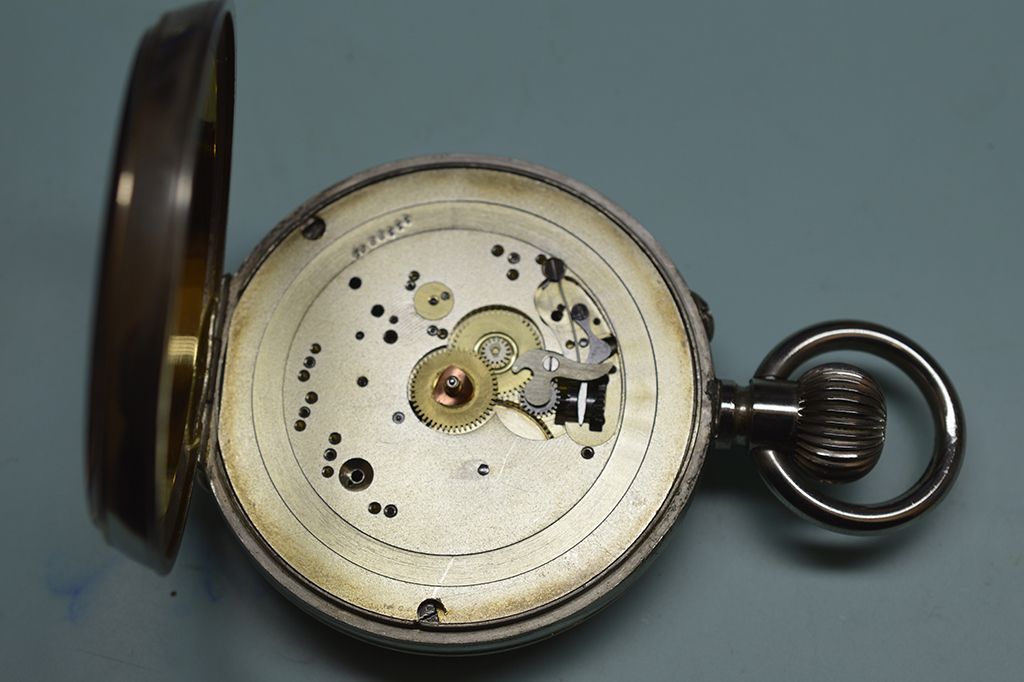

Eisenbahnertaschenuhren sind etwas Besonderes.

Diese Uhren sind Taschenuhren mit einer bedeutenden Größe.

Diese Uhr hat einen Durchmesser von 65 Milimetern und ist damit immer sehr gut für den Schaffner ablesbar gewesen.

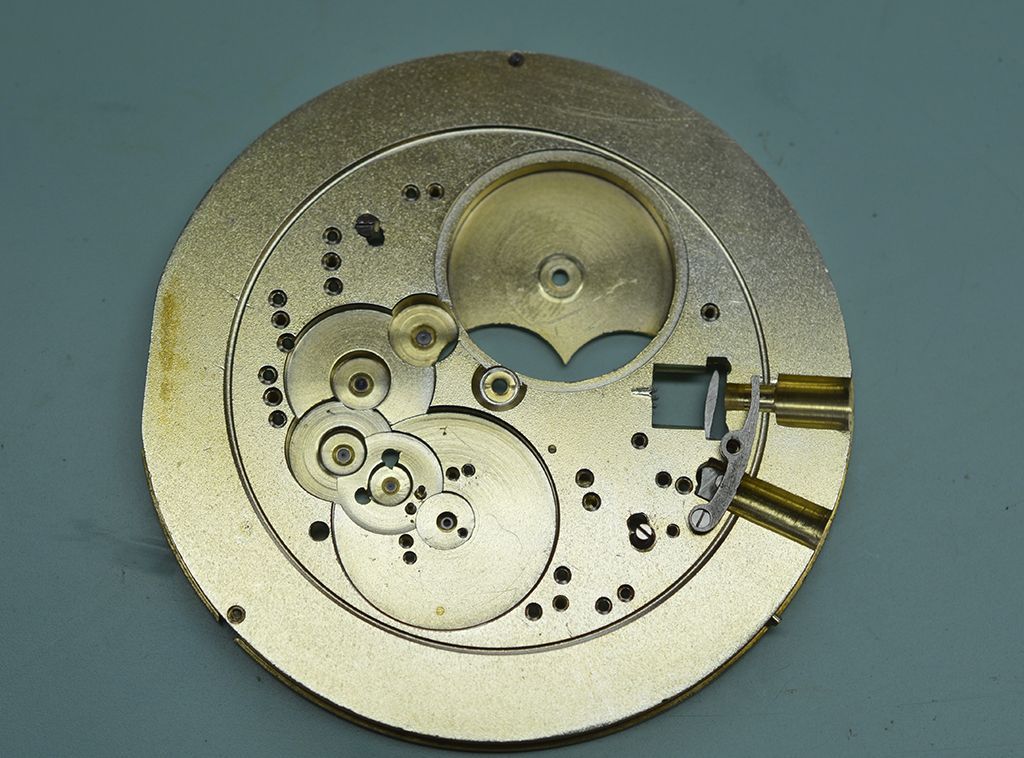

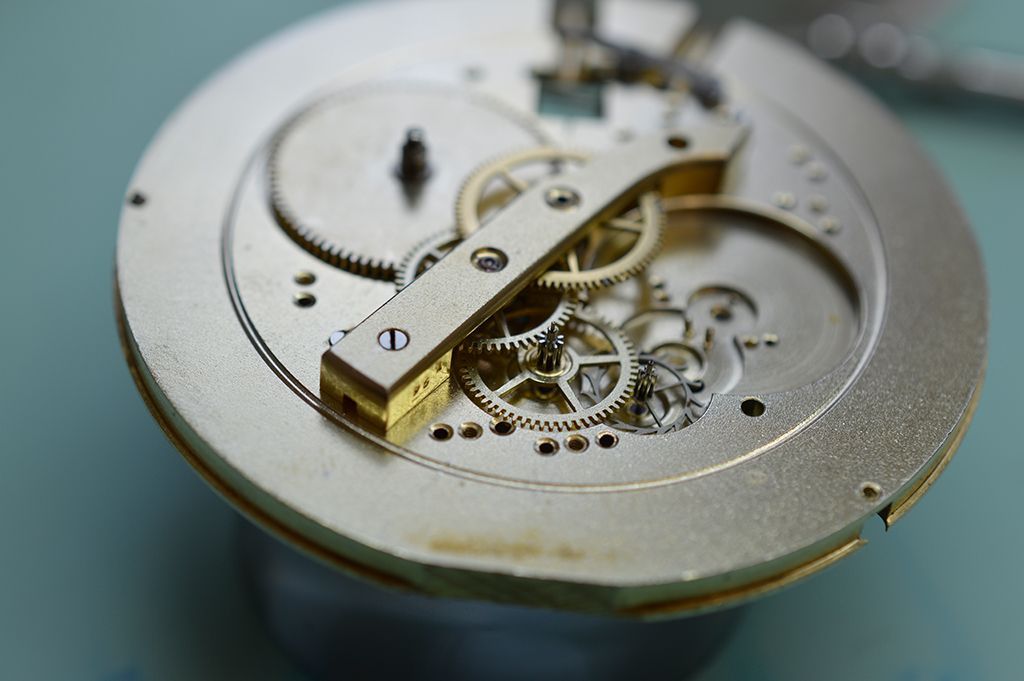

Für dieses Gehäuse wurde eine Grundplatine eines herkömmlichen Werkes mit einem größeren Durchmesser produziert. So hatte das Werk damals einen festen Sitz in dem großen Gehäuse.

Dennnoch ist hier alles sehr groß gehalten und man kann toll an so einer Uhr arbeiten.

Wenn man als Uhrmacher solch eine Uhr fertig gestellt hat,dann ist das schon ein majestätisches Erlebnis, denn diese Uhren sind richtige Maschinen,die man auch bei der Arbeit gut hört.

So kann der Probelauf auf dem Uhrmachertisch schon mal zu einer Symphonie der Mechanik werden.

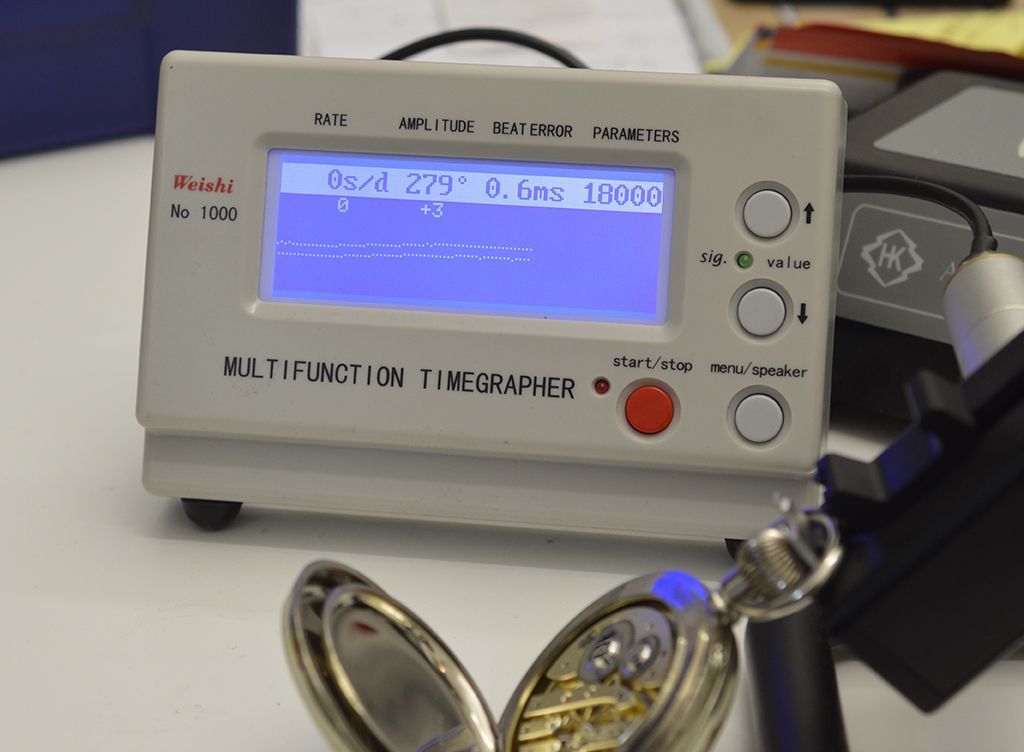

Die Uhr ist trotz Ihres hohen Alters noch zu guten Gangergebnissen fähig.

An der Uhr wurden folgende Arbeiten durchgeführt:

  • Revision des Uhrwerkes
  • Ersetzten der Zugfeder
  • Richten des oberen Unruhzapfens

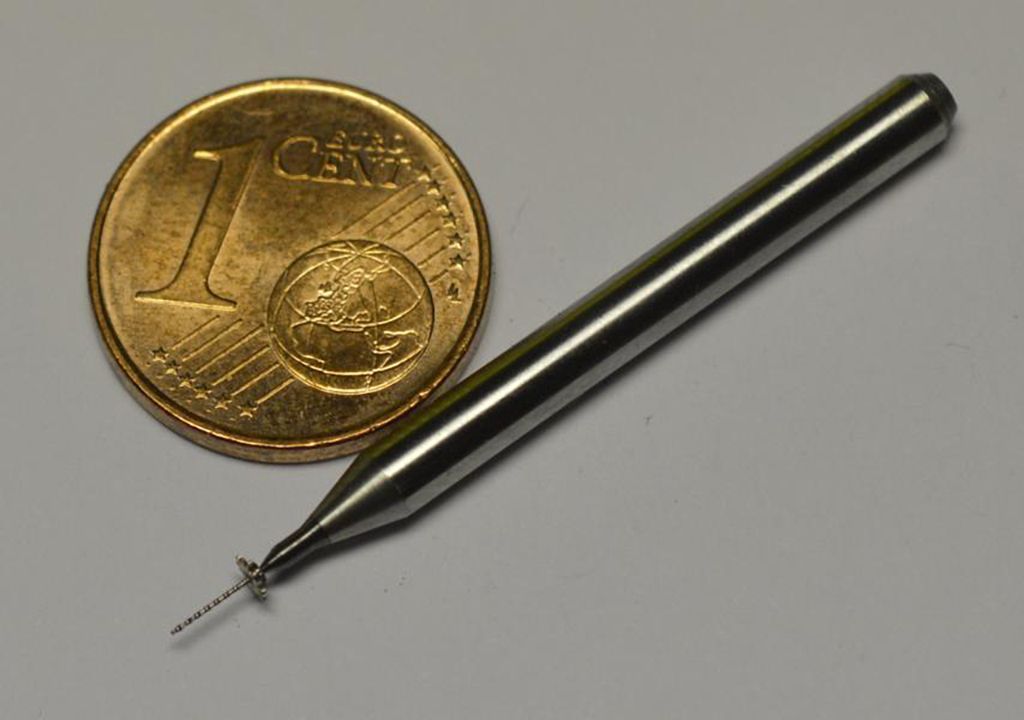

Zapfen-einbohren-0.25mm-001
Zapfen-einbohren-0.25mm-002

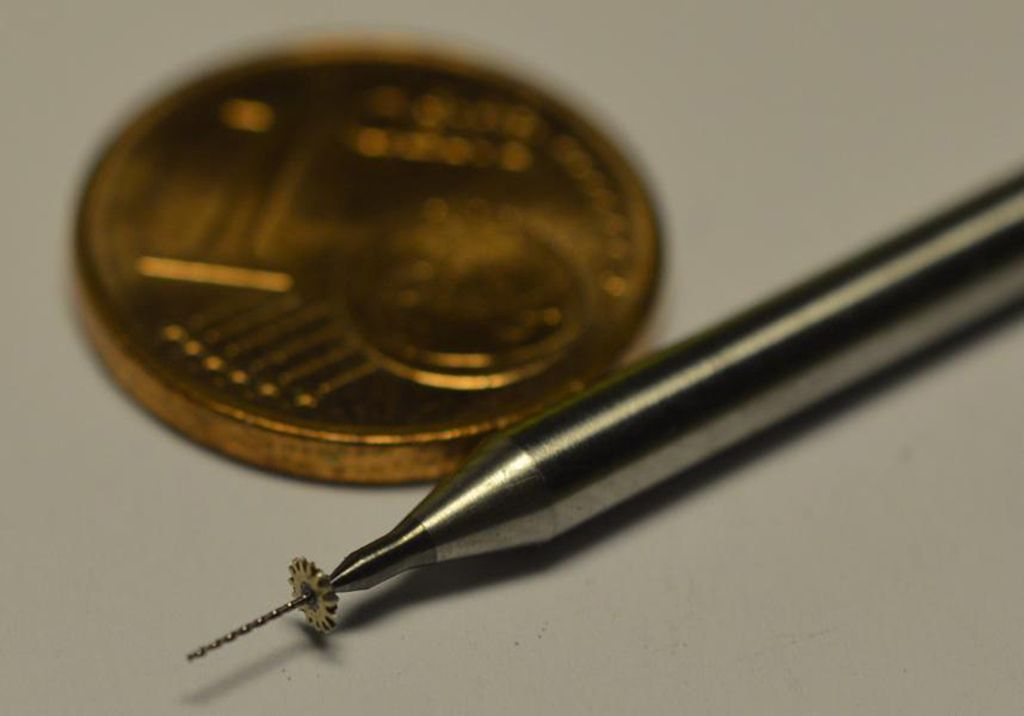

"Letztens" noch 0,3mm, nun 0,25mm!

Doch das Ende der Fahnenstange ist noch nicht erreicht - es geht immer noch kleiner.

Mal sehen: Kommt Auftrag, kommt Bohrer...

Wenn-der-Uhrmacher-eine-seiner-Uhren-sieht-001

Es immer wieder sehr schön für mich,

wenn meine Uhren auch getragen werden und ich es sogar noch mitbekomme.

Ein guter Freund trägt eine meiner Uhren mit so einer Würde und Eleganz, da bekomme ich eine Gänsehaut!

Die Uhr, die auch in nachdenklichen Stunden Dein Begleiter ist - und sich einfach in das Bild mit einfügt, wunderbar!

Raeder-001

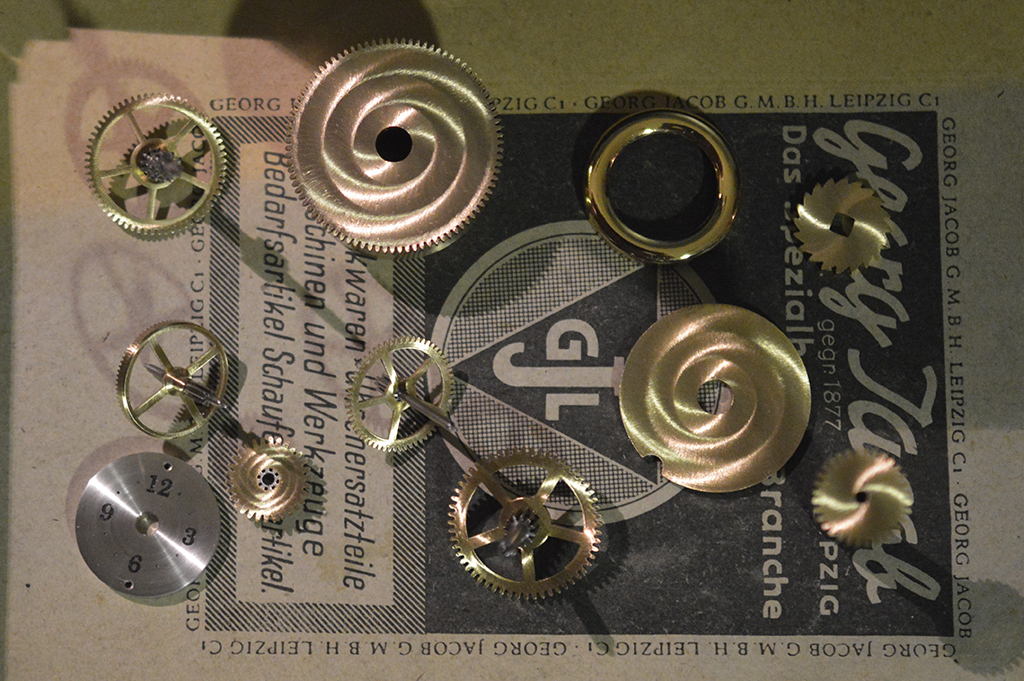

Einfach nur schön - auch mal ohne Text!

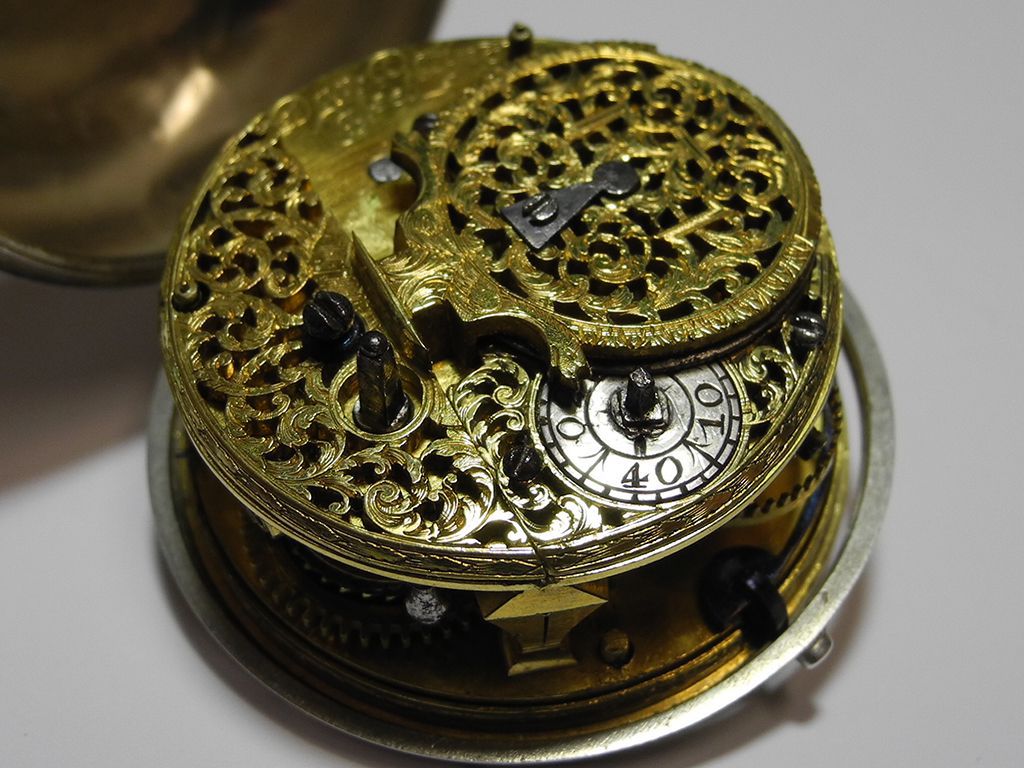

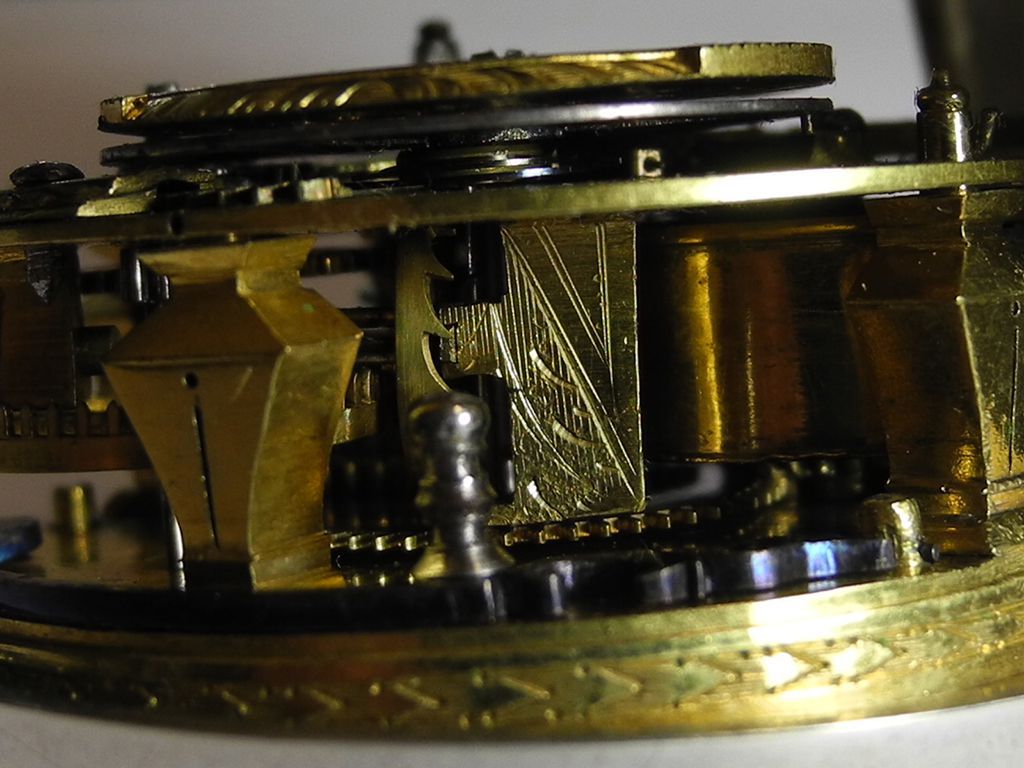

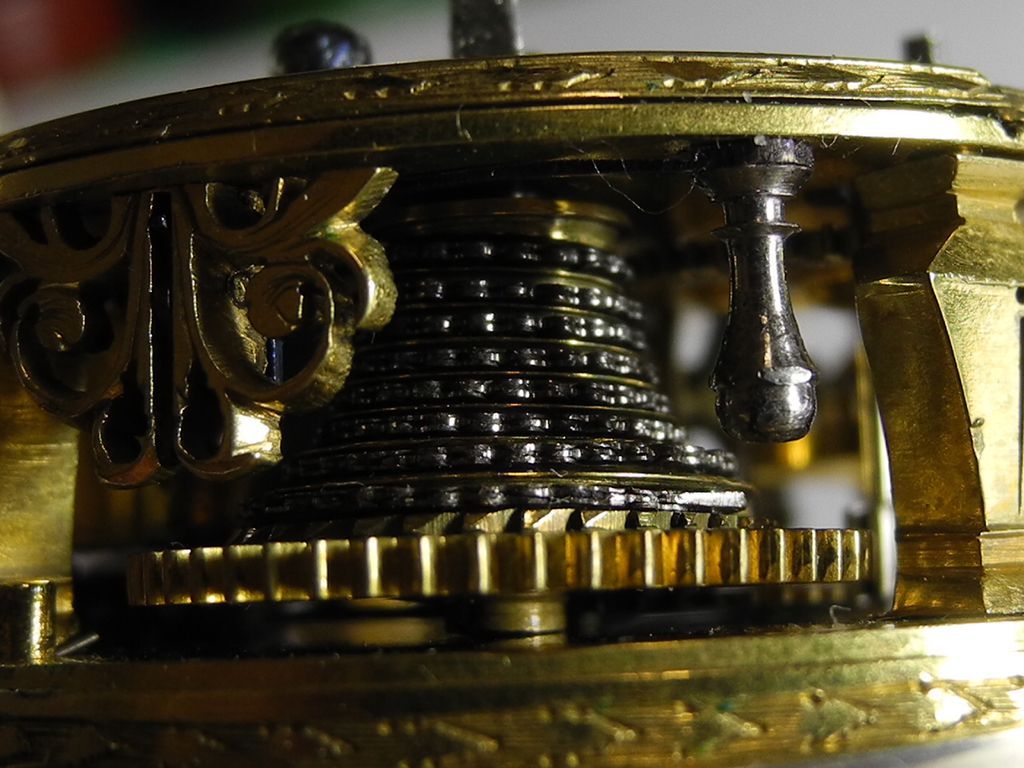

Spindeltaschenuhr-17.-Jahrhundert-001
Spindeltaschenuhr-17.-Jahrhundert-002
Spindeltaschenuhr-17.-Jahrhundert-003
Spindeltaschenuhr-17.-Jahrhundert-004
Spindeltaschenuhr-17.-Jahrhundert-005
Spindeltaschenuhr-17.-Jahrhundert-006
Spindeltaschenuhr-17.-Jahrhundert-007
Spindeltaschenuhr-17.-Jahrhundert-008
Spindeltaschenuhr-17.-Jahrhundert-009
Spindeltaschenuhr-17.-Jahrhundert-010

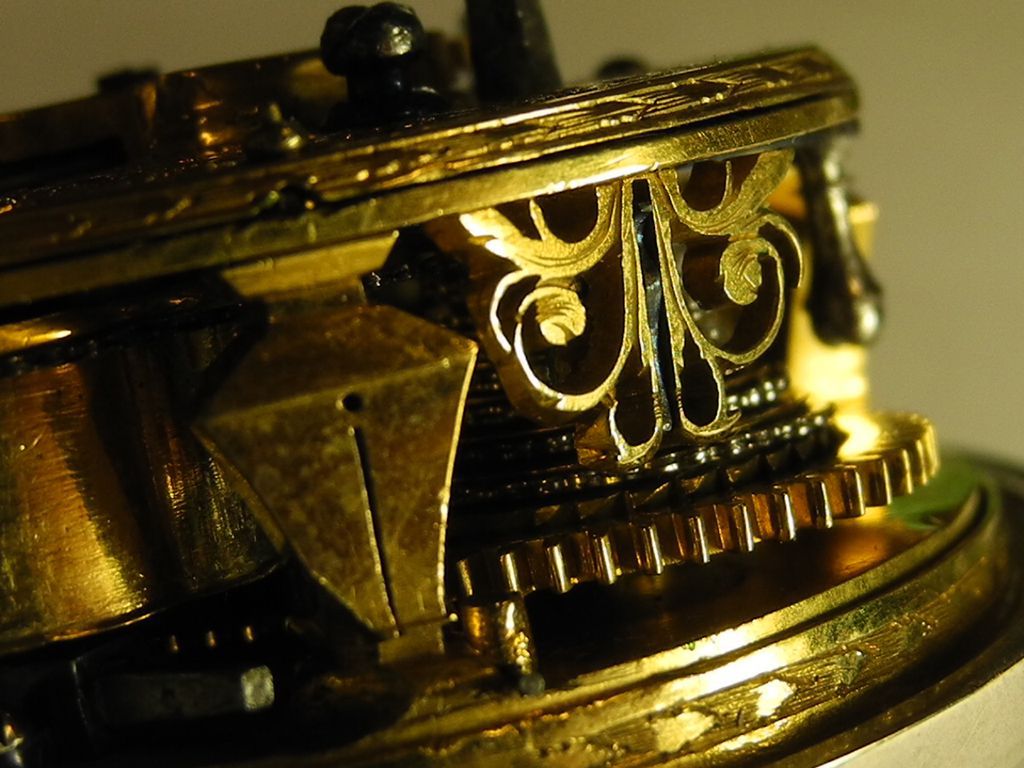

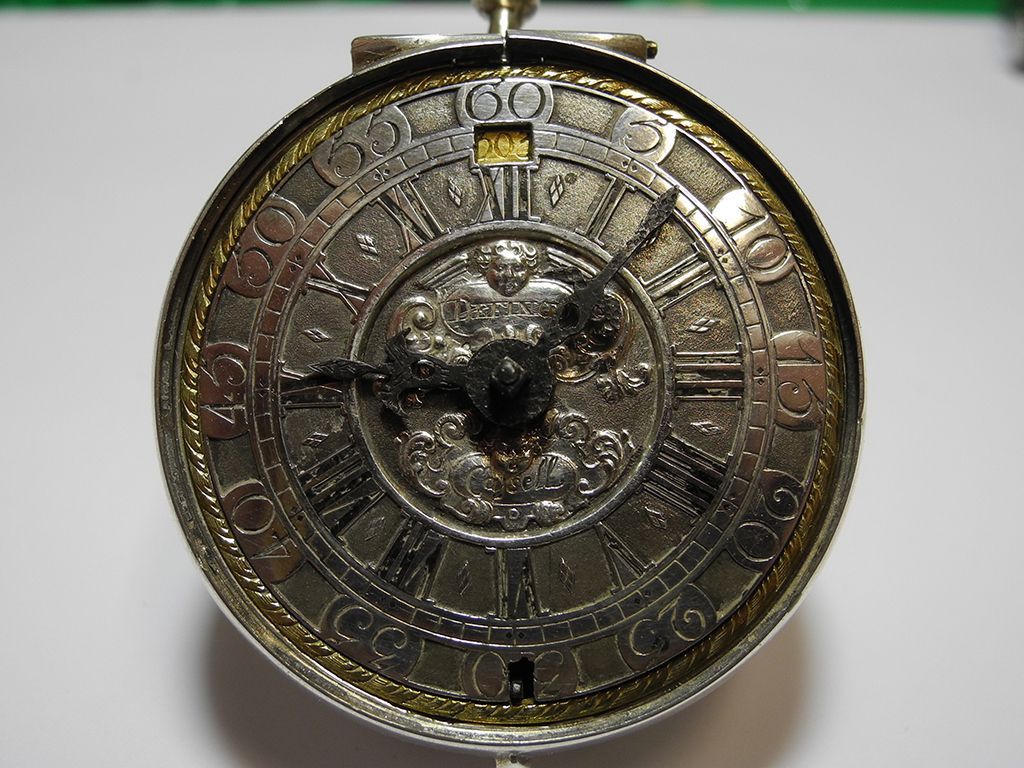

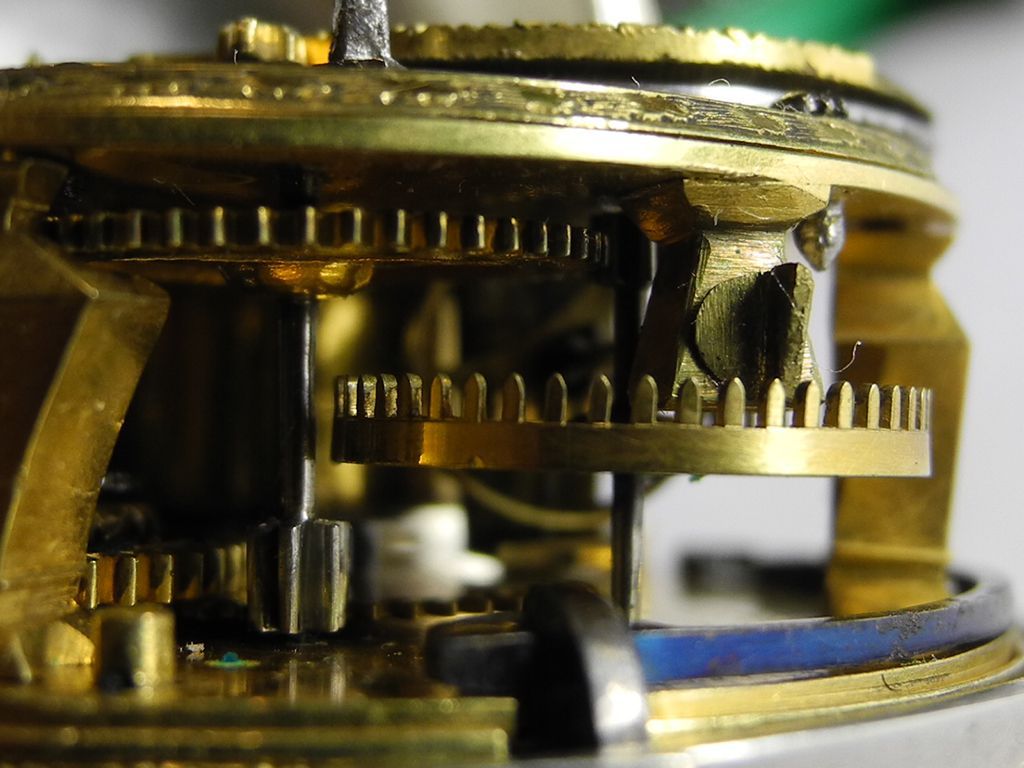

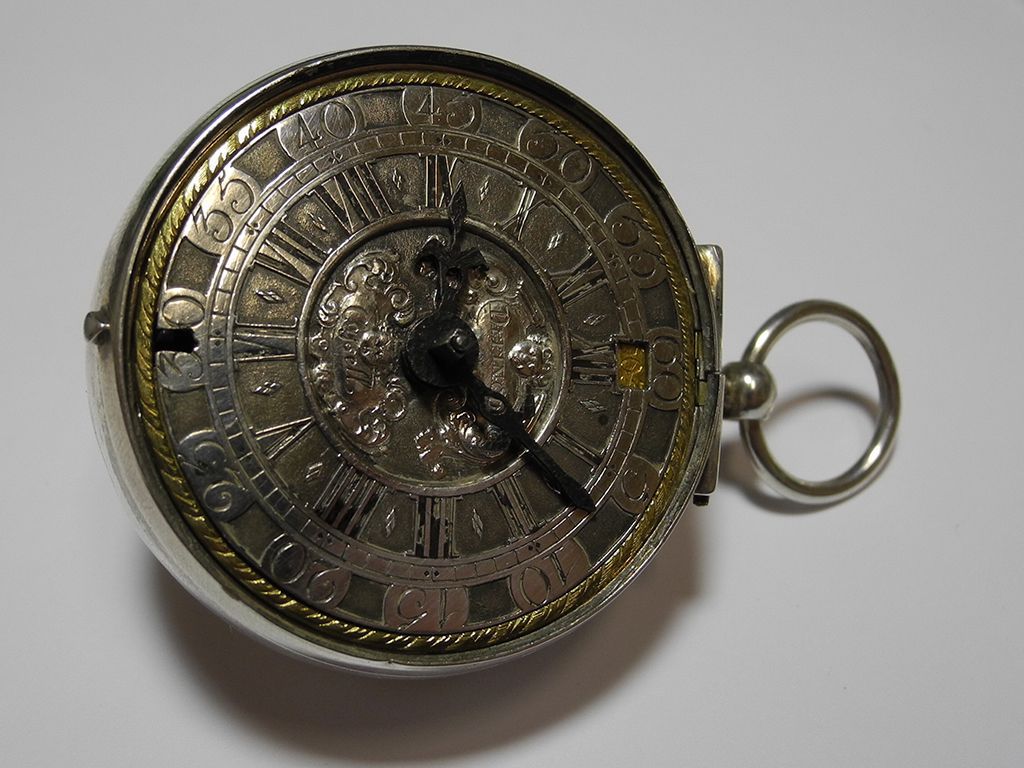

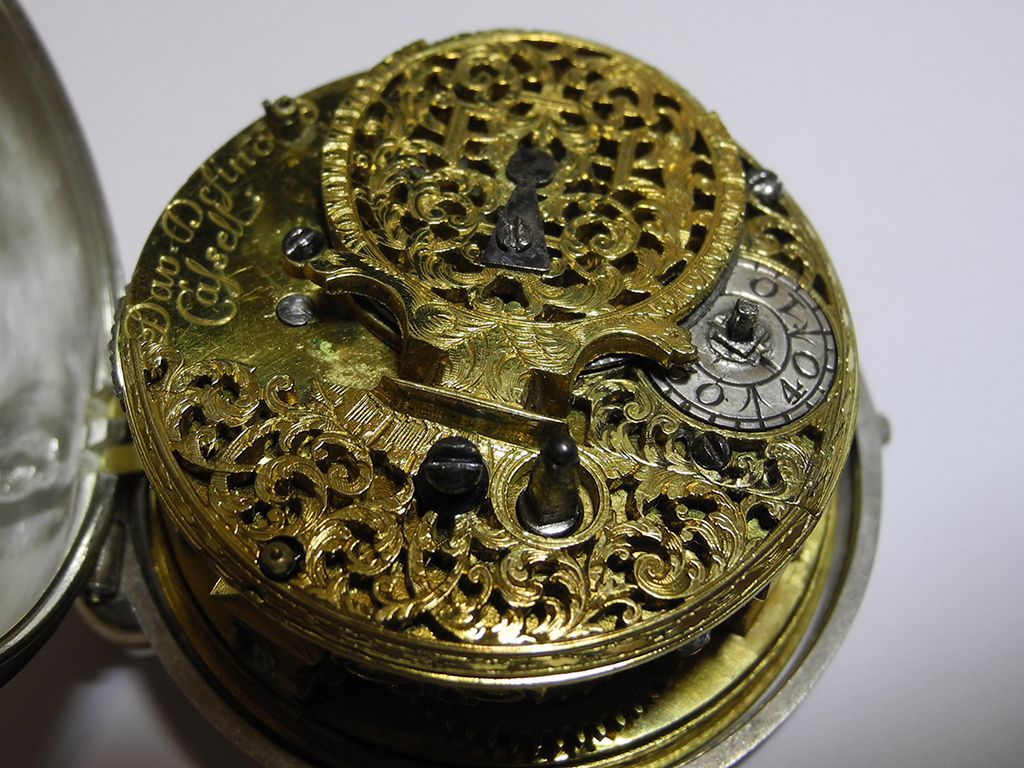

Werte Freunde der Uhrmacherei,

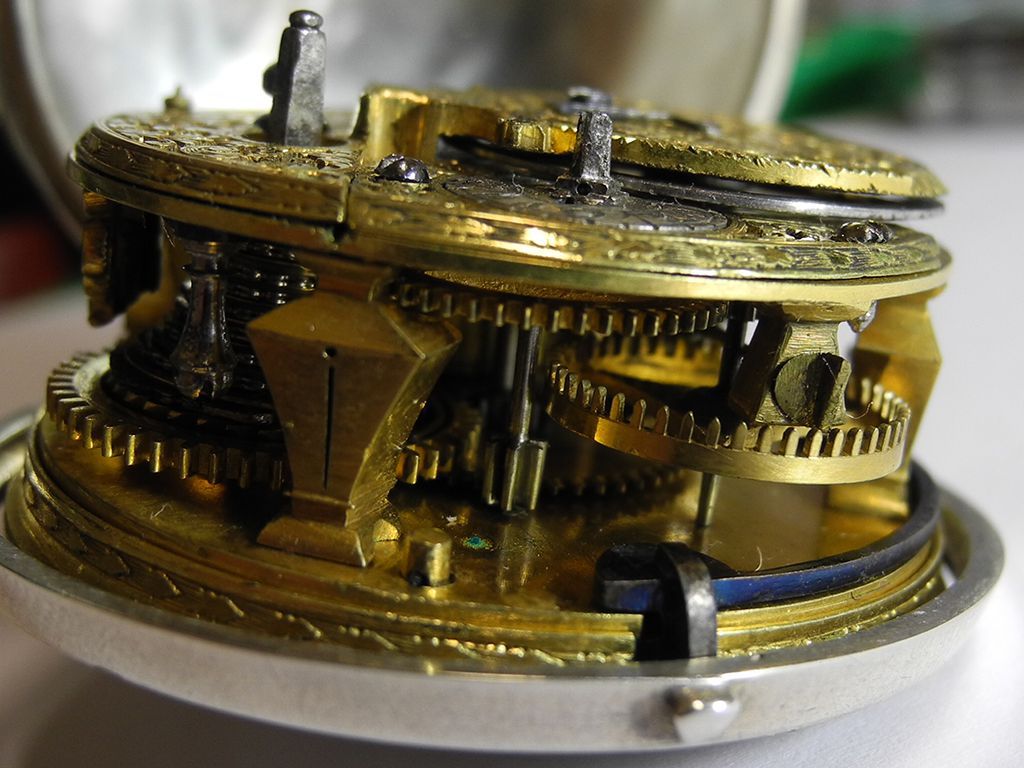

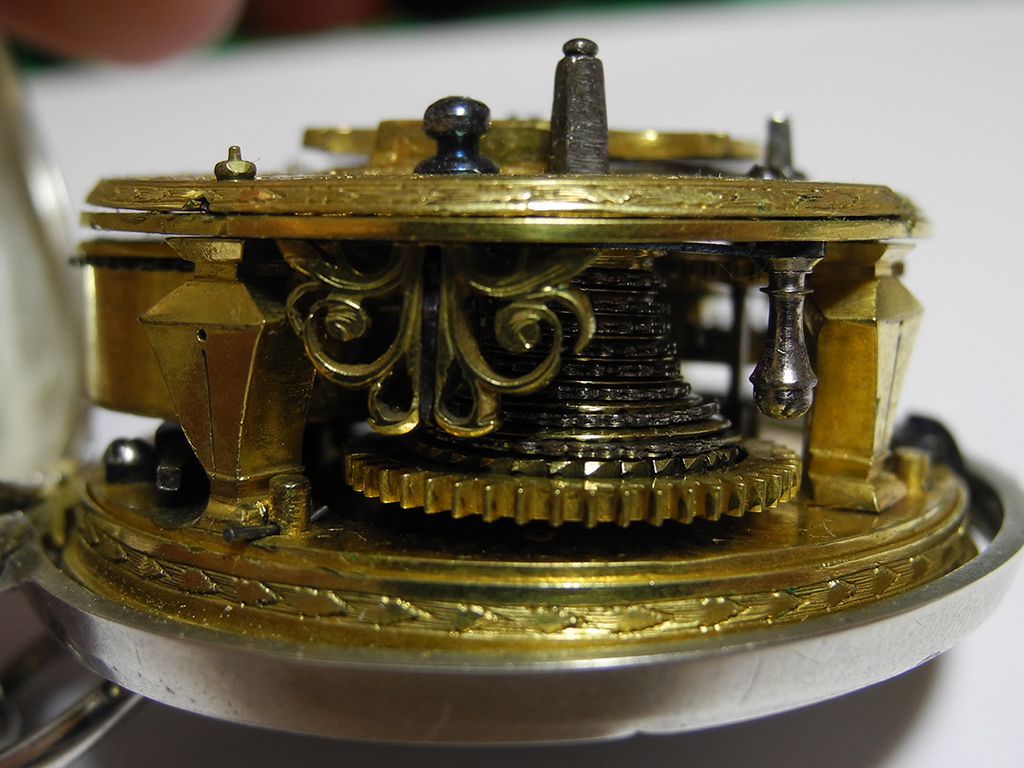

es gibt Uhren, die sind wirklich unglaublich alt - da kommt man selbst als Uhrmacher aus dem Staunen nicht mehr raus!

Im Jahre 2011 hatte ich ein solches Exemplar auf den Tisch. Nach viel Telefoniererei und Sucherei konnte ich sogar noch ein Glas für diese Uhr auftreiben.

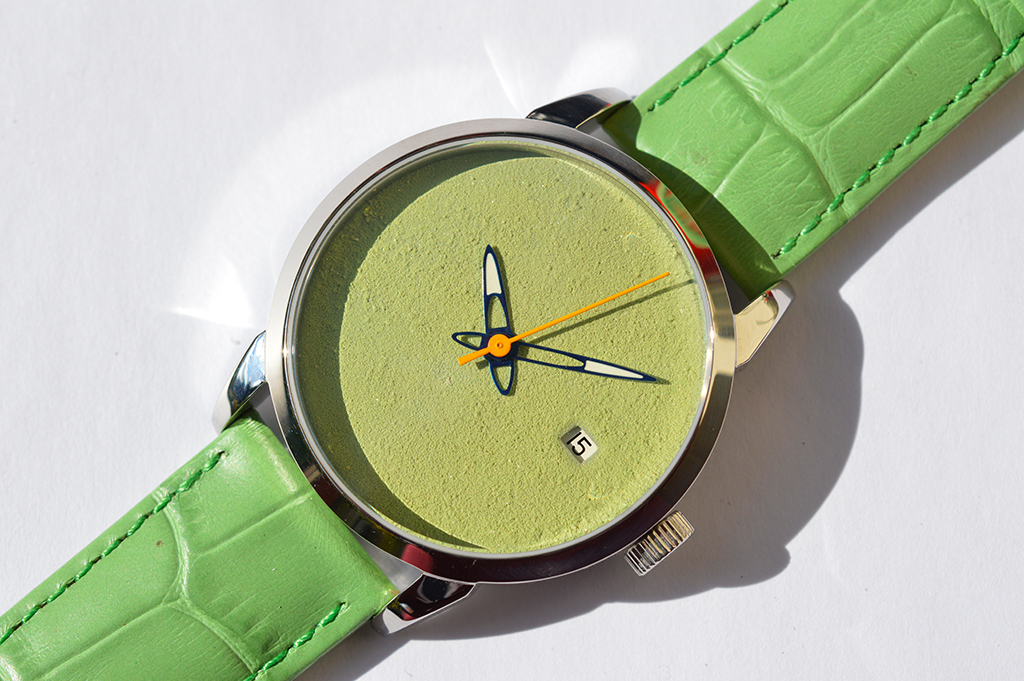

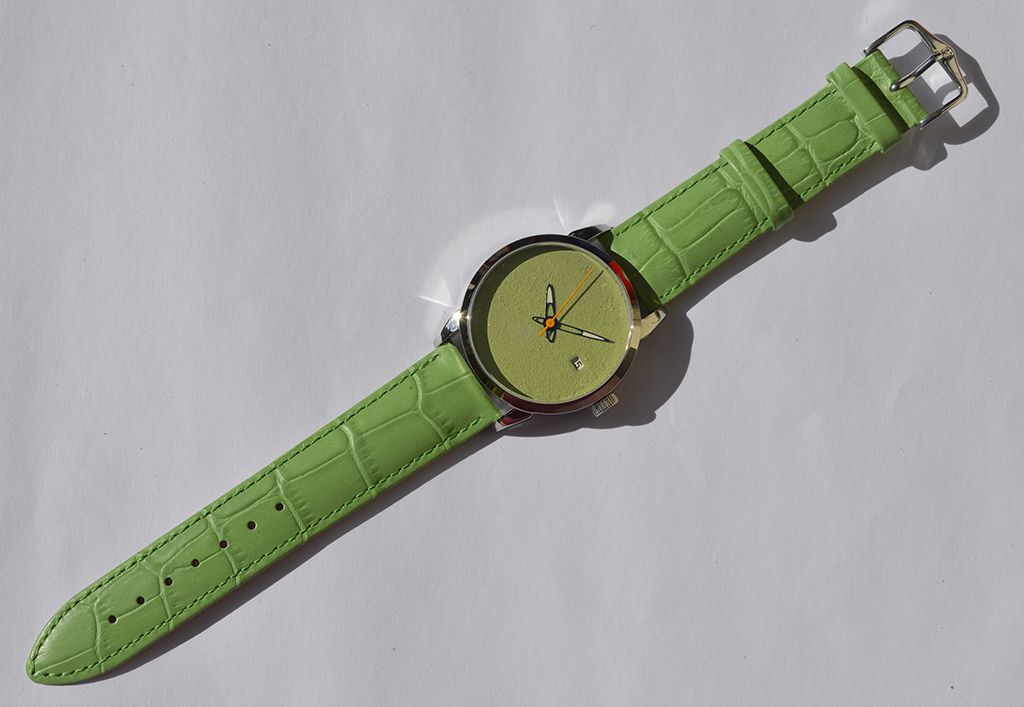

Irisch-Moos-Unikat-001
Irisch-Moos-Unikat-002
Irisch-Moos-Unikat-003
Irisch-Moos-Unikat-004
Irisch-Moos-Unikat-005
Irisch-Moos-Unikat-006

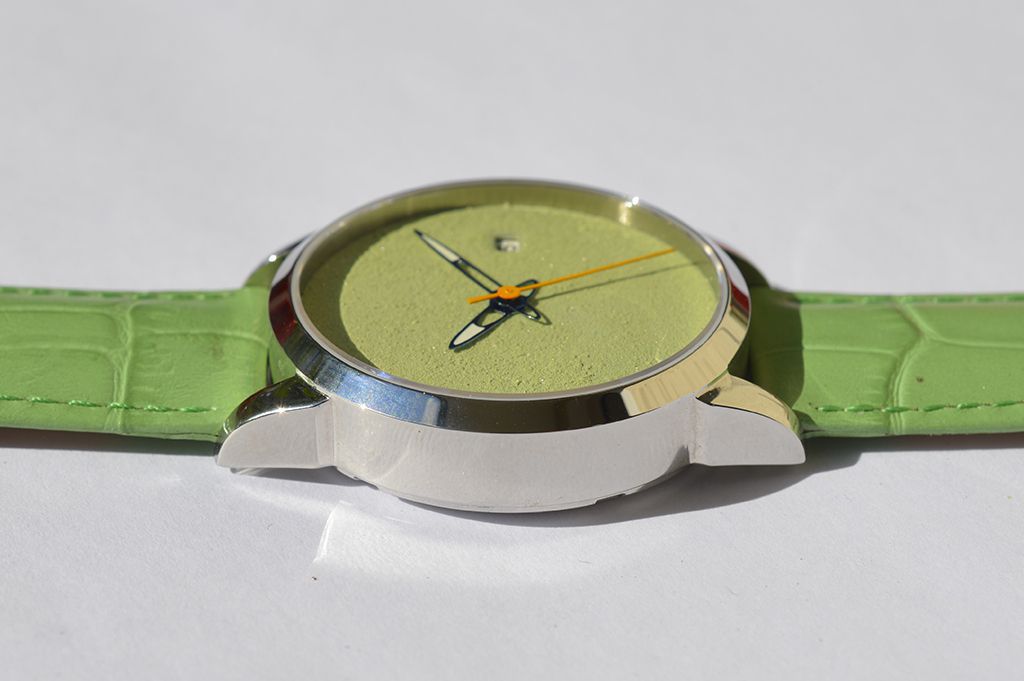

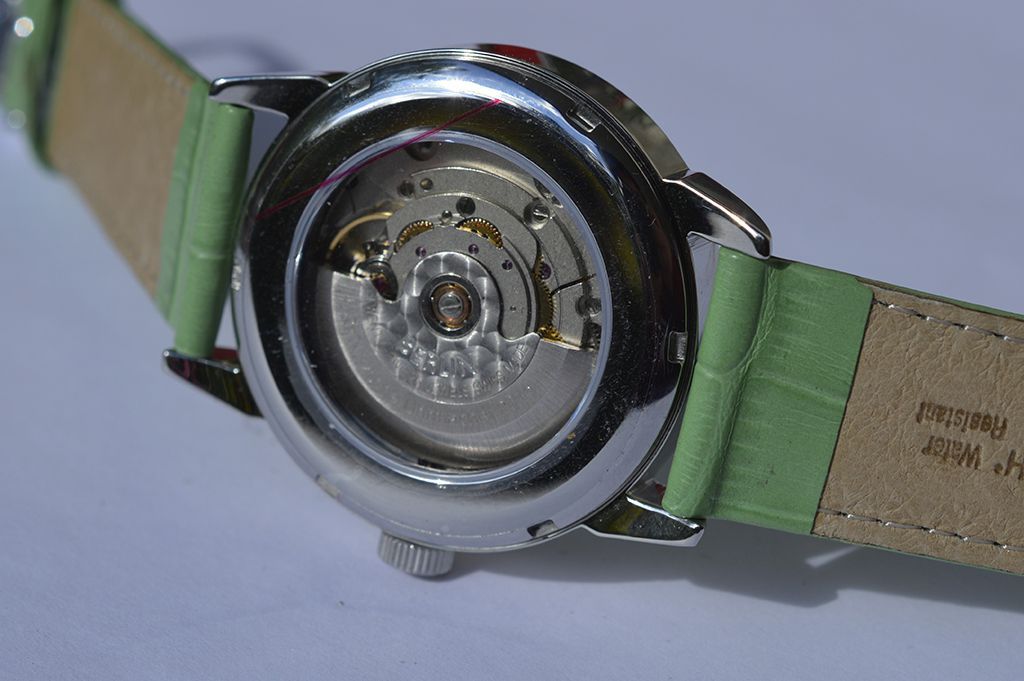

Werte Freunde der Uhrmacherei,

ich liebe es, auffällige Uhren zu bauen!

Die Welt ist so grau, da darf es auch mal bunt und frech sein.

Dieses Unikat nenne ich Irisch Moos, diese Uhr würde perfekt als Accessoire zum St. Patrick´s Day passen!

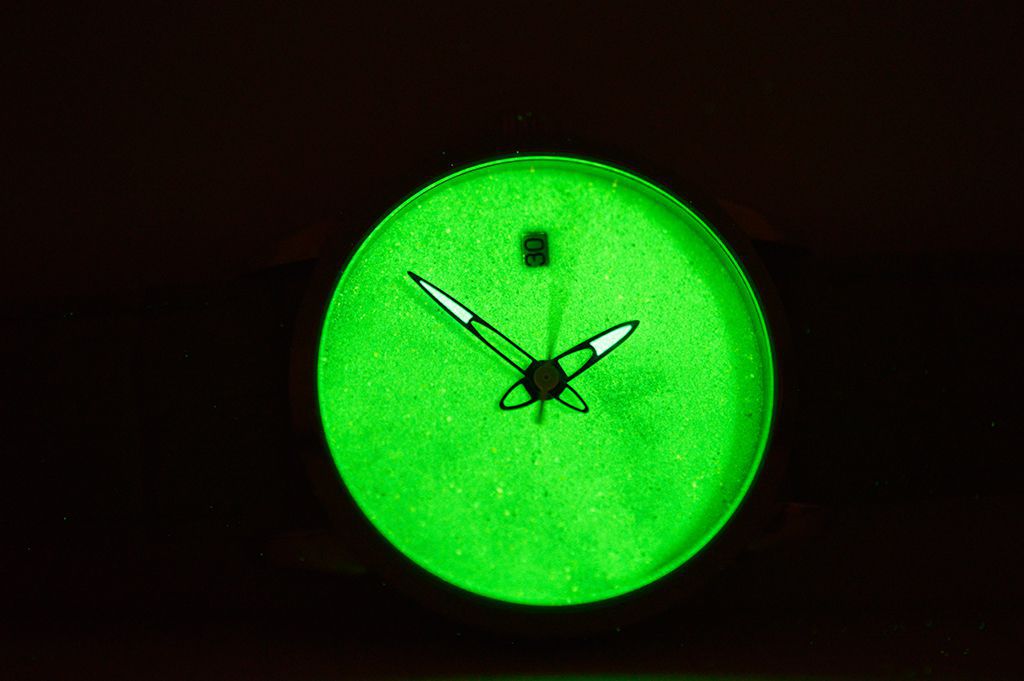

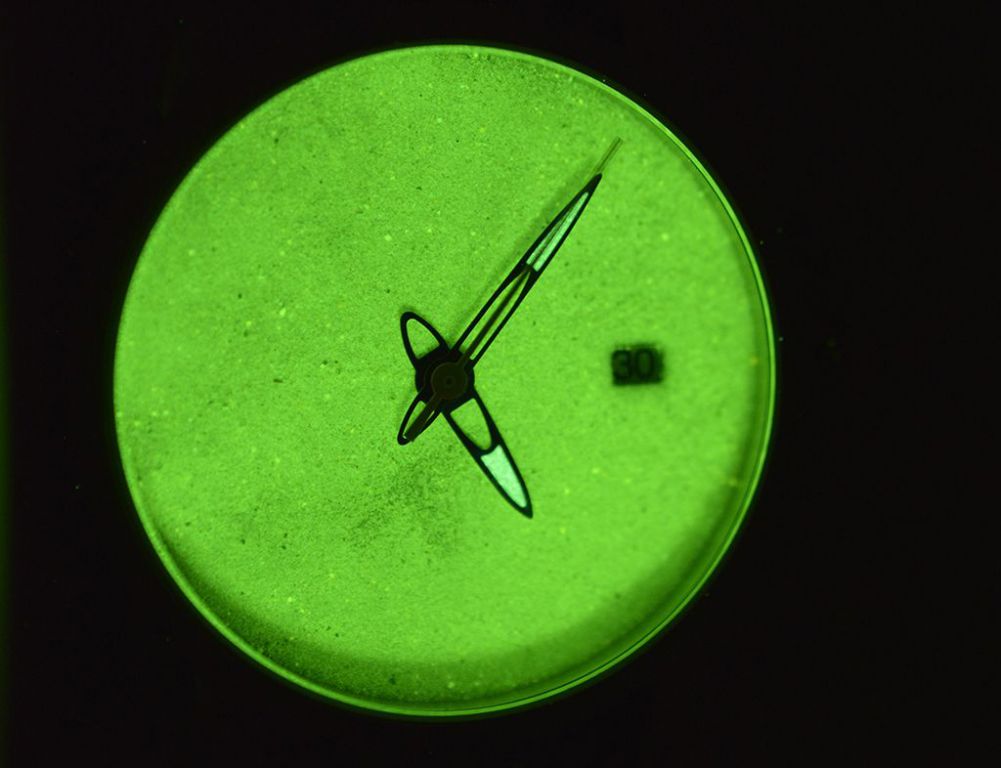

Nachts bleibt einem das Grün erhalten.

Die Uhr hat einen Durchmesser von 38mm, einen Bandanstoß von 20mm und eine Höhe von 11mm.

In der Uhr arbeitet ein ETA 2824-2.

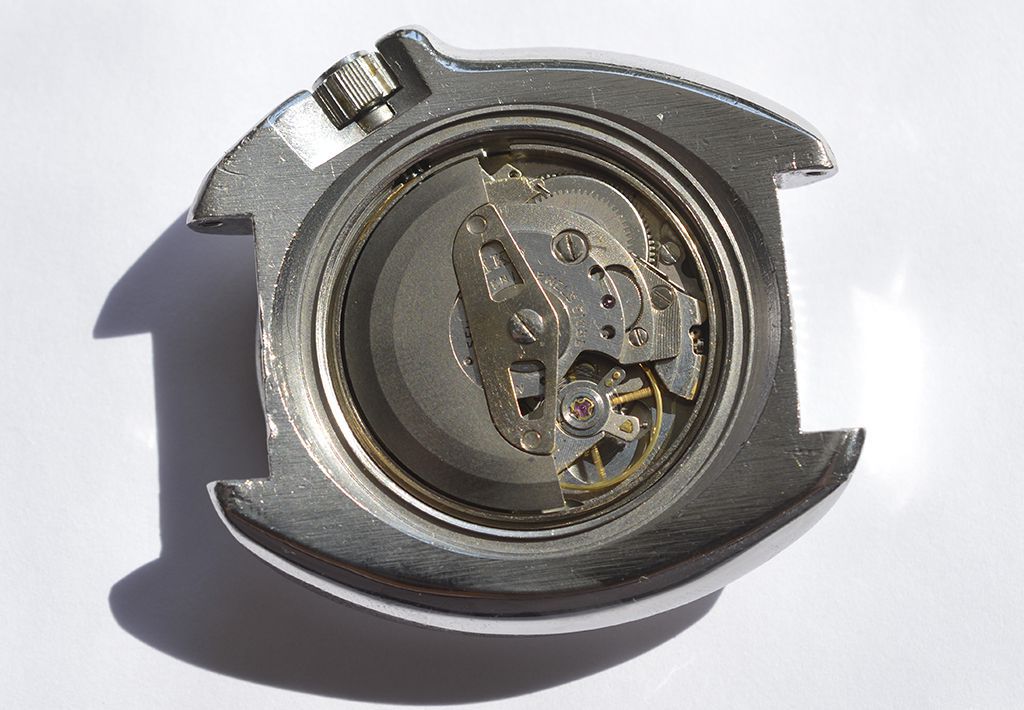

Seiko-6205B-Diver-Instandsetzung-001
Seiko-6205B-Diver-Instandsetzung-002
Seiko-6205B-Diver-Instandsetzung-003
Seiko-6205B-Diver-Instandsetzung-004
Seiko-6205B-Diver-Instandsetzung-005
Seiko-6205B-Diver-Instandsetzung-006
Seiko-6205B-Diver-Instandsetzung-007
Seiko-6205B-Diver-Instandsetzung-008

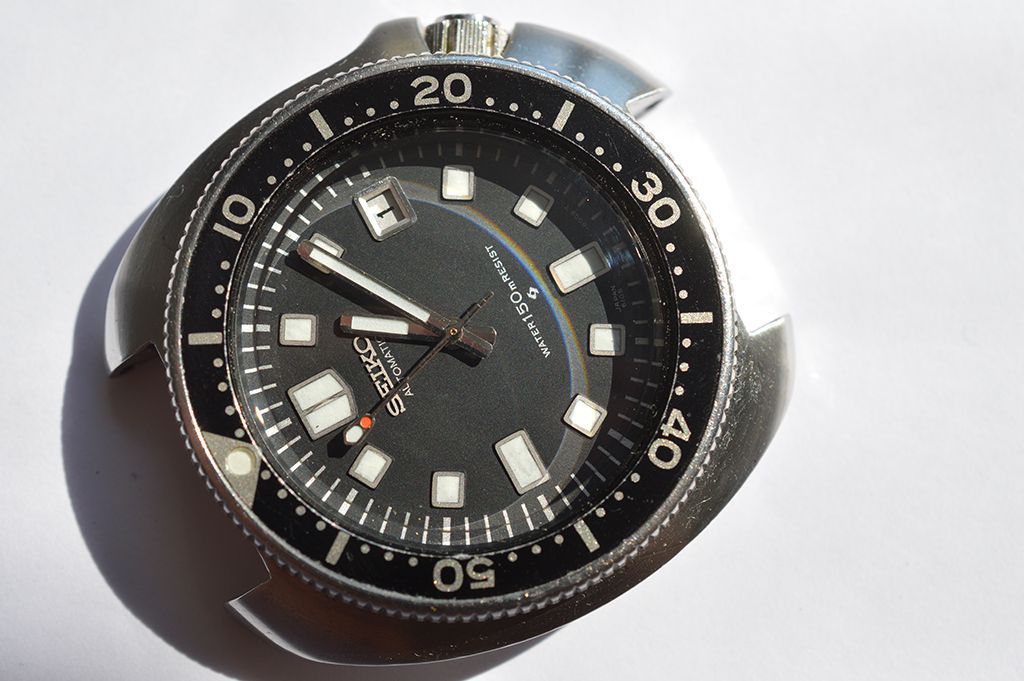

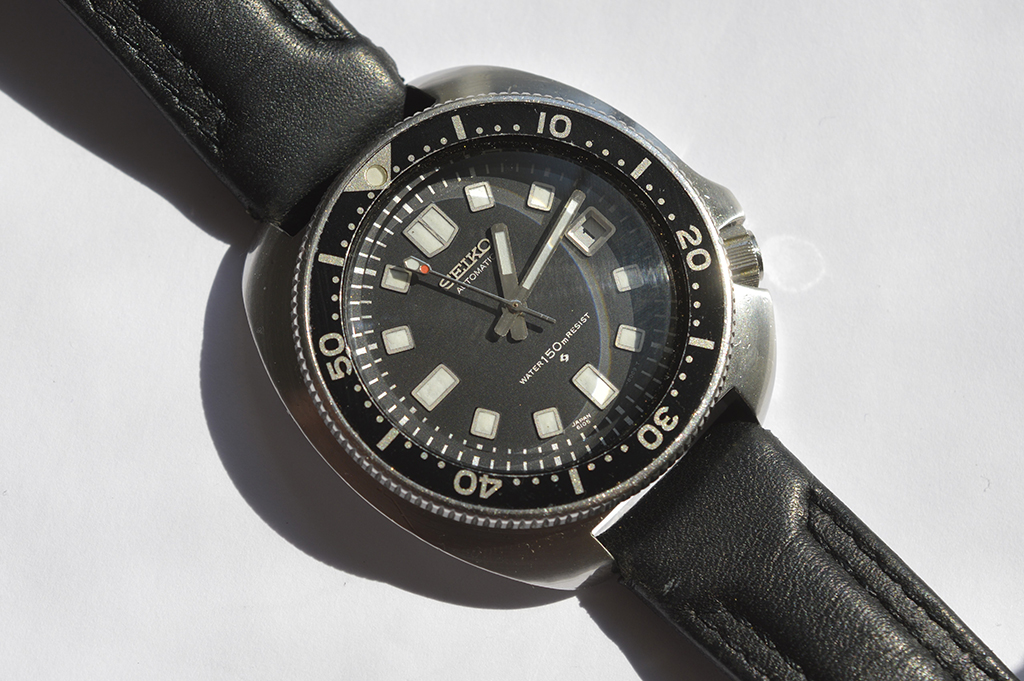

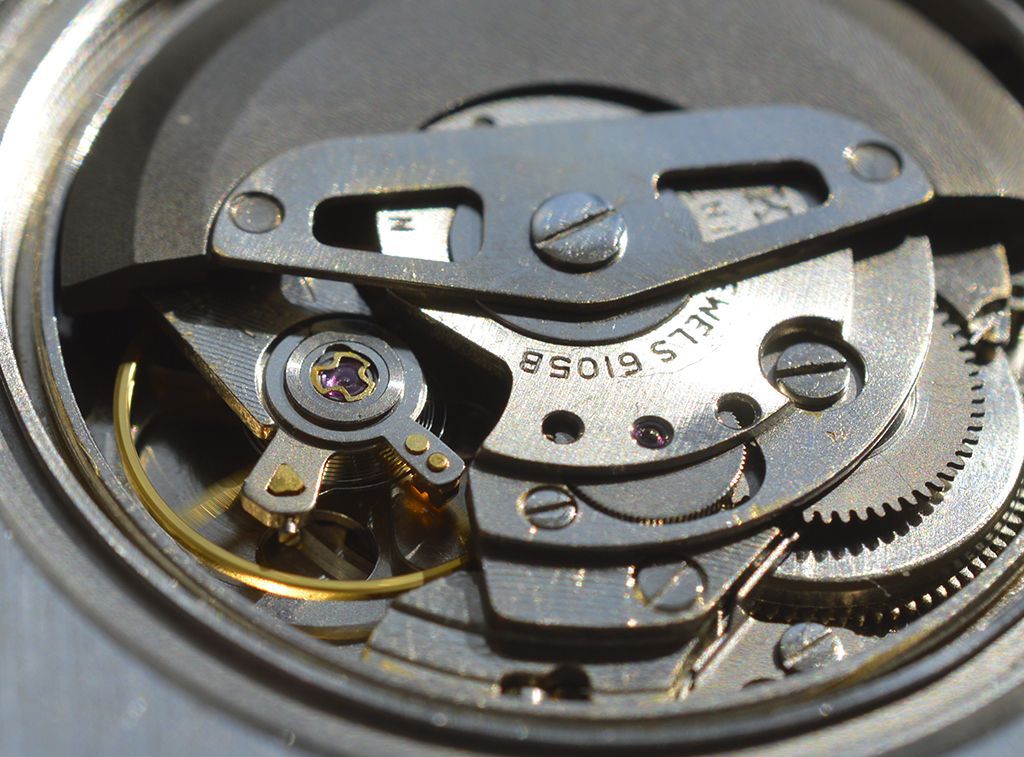

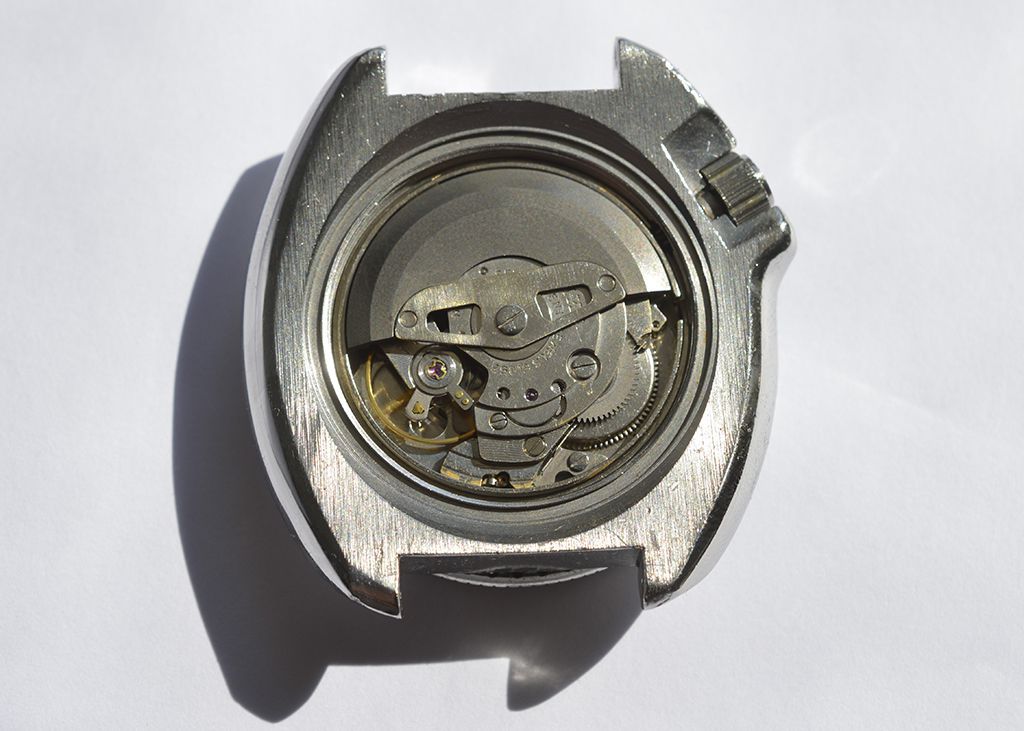

Werte Freunde der Uhrmacherei,

hin und wieder kommt auch eine Seiko auf den Tisch.

Meistens sind diese Uhren sehr gut gelaufen und haben nie einen Uhrmacher gesehen.

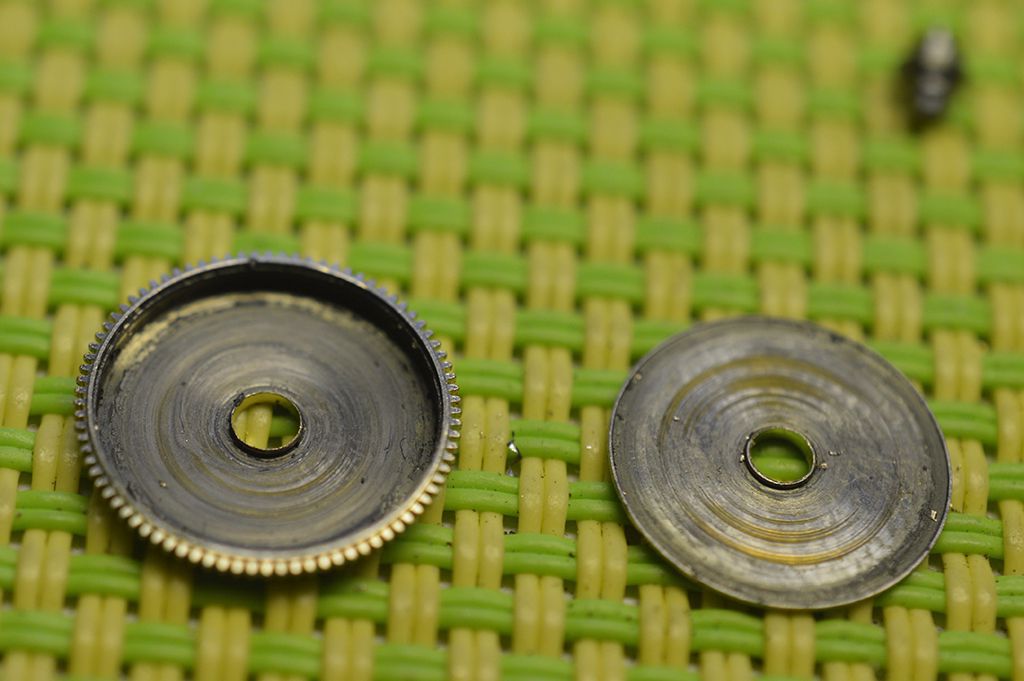

Hier war das Federhaus hoffnungslos ausgelaufen und ein neues Exemplar ist weltweit nicht mehr aufzutreiben gewesen.

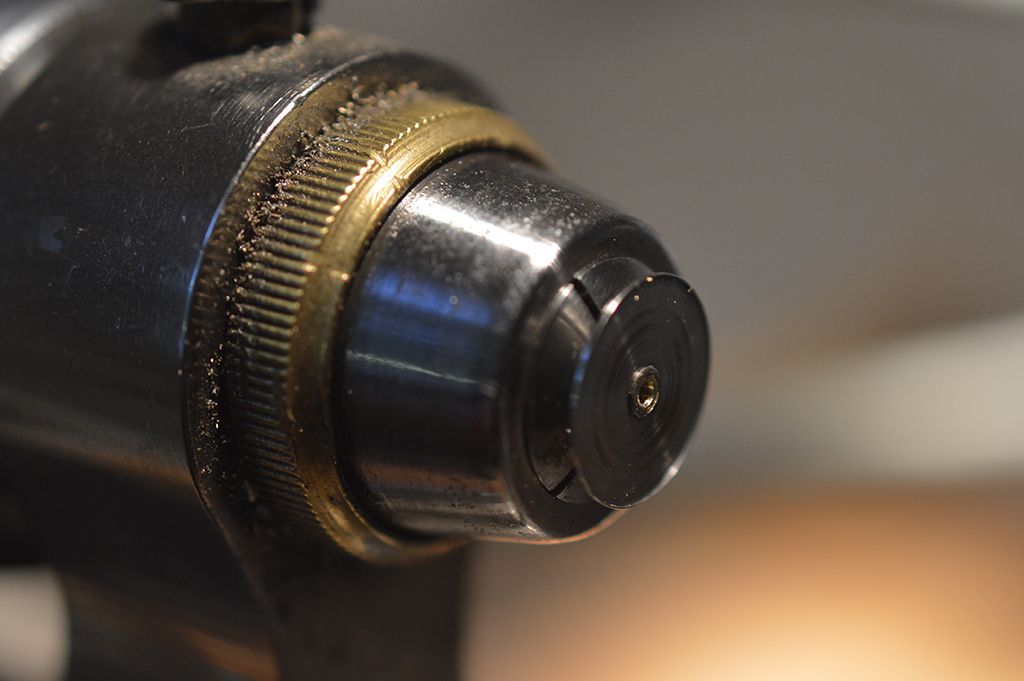

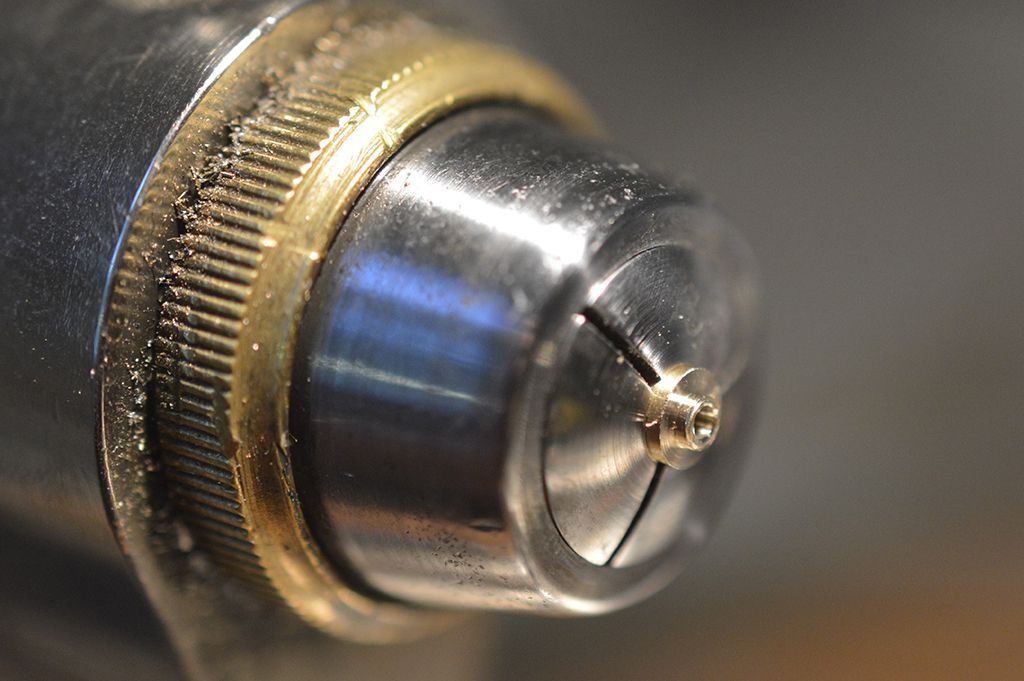

Ich war hier gezwungen, an der Uhrmacherdrehbank ein Mini-Lager für das Federhaus zu fertigen, um die Uhr zum Laufen zu bringen.

Dies ist mir zum Glück gelungen.

Folgende Arbeiten wurden ausgeführt:

  • Erneuern der Lagerung des Federhauses
  • Erneuern des Glases
  • Aufhübschen des Gehäuses
  • Überholung des Werkes

Diese Uhr ist etwas über 40 Jahre alt, eine neue Krone war leider nicht mehr zu bekommen.

Daher kann man mit der Uhr nicht mehr tauchen gehen aber die 40 Jahre alte Dame erfreut auch so Ihren Besitzer.

Nun kann die Uhr wieder genutzt werden.


Galgen-zum-Blaeuen-von-Schrauben-001
Galgen-zum-Blaeuen-von-Schrauben-002
Galgen-zum-Blaeuen-von-Schrauben-003
Galgen-zum-Blaeuen-von-Schrauben-004

Werte Freunde der Uhrmacherei,

ich gehöre zu der Fraktion, die gerne ihre Schrauben mit der Flamme anlässt.

Dafür macht sich so ein Galgen sehr gut: da hat man eine Hand frei und kann den Verlauf der Farbe gut beobachten.

Meinen alten Galgen habe ich an einen guten Freund verschenkt, daher musste nun mal ein neuer Galgen her.

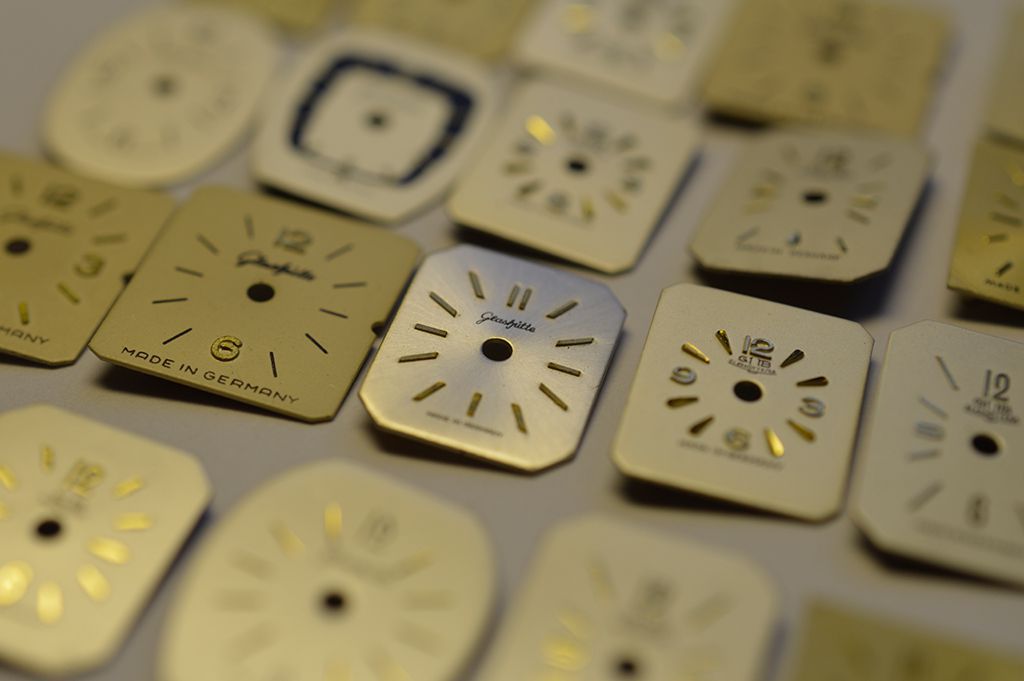

GUB-Damenuhren-Zifferblaetter-001
GUB-Damenuhren-Zifferblaetter-002
GUB-Damenuhren-Zifferblaetter-003

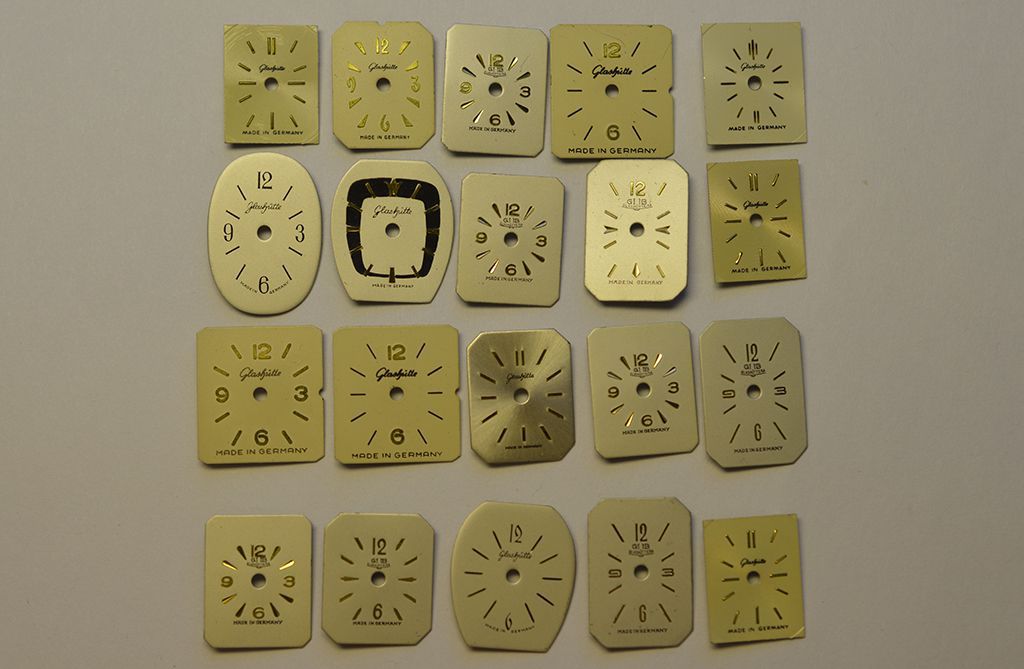

Werte Freunde der Uhrmacherei,

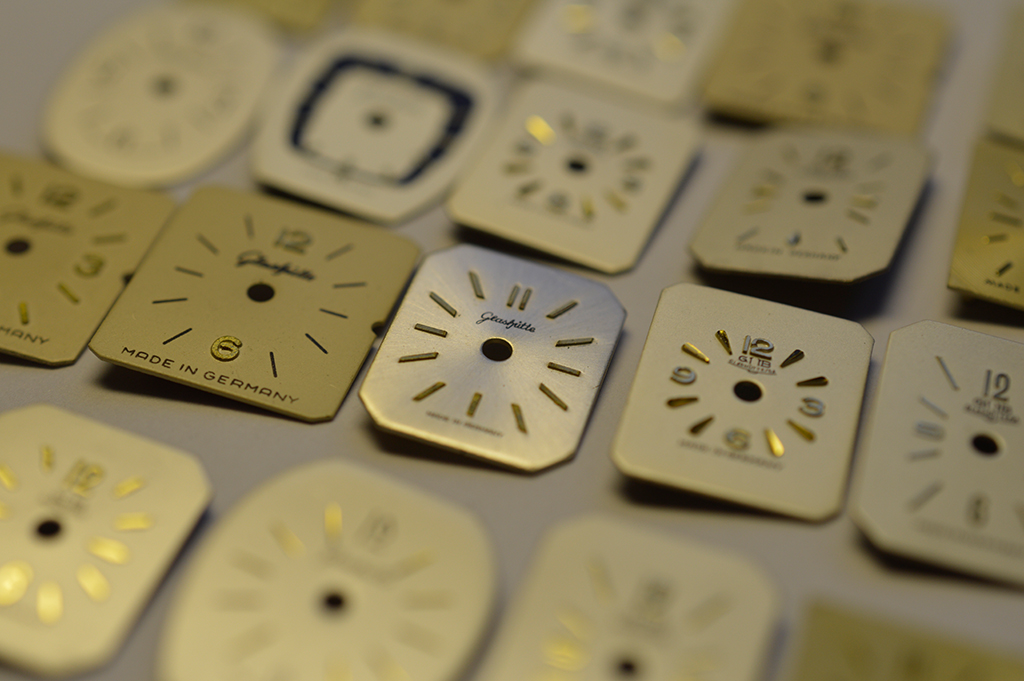

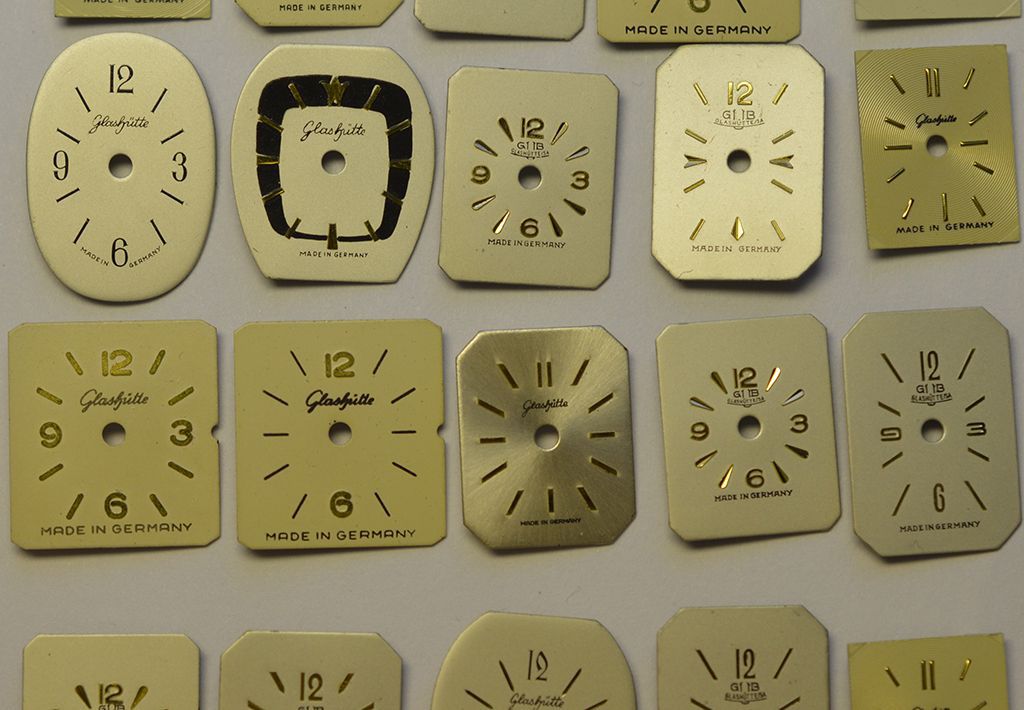

auf der Suche nach einem Ersatzteil machte ich eine "kleine große Entdeckung":

Eine Menge an Zifferblättern für das GUB Kal. 63 haben sich mir aufgetan.

Die 50 er Jahre hatten schon ihr eigenes Design.

Wann kann man so eine Menge an sehr alten NOS Zifferblättern schon mal sehen?

Lassen wir mal den Blick über die Sammlung schweifen...

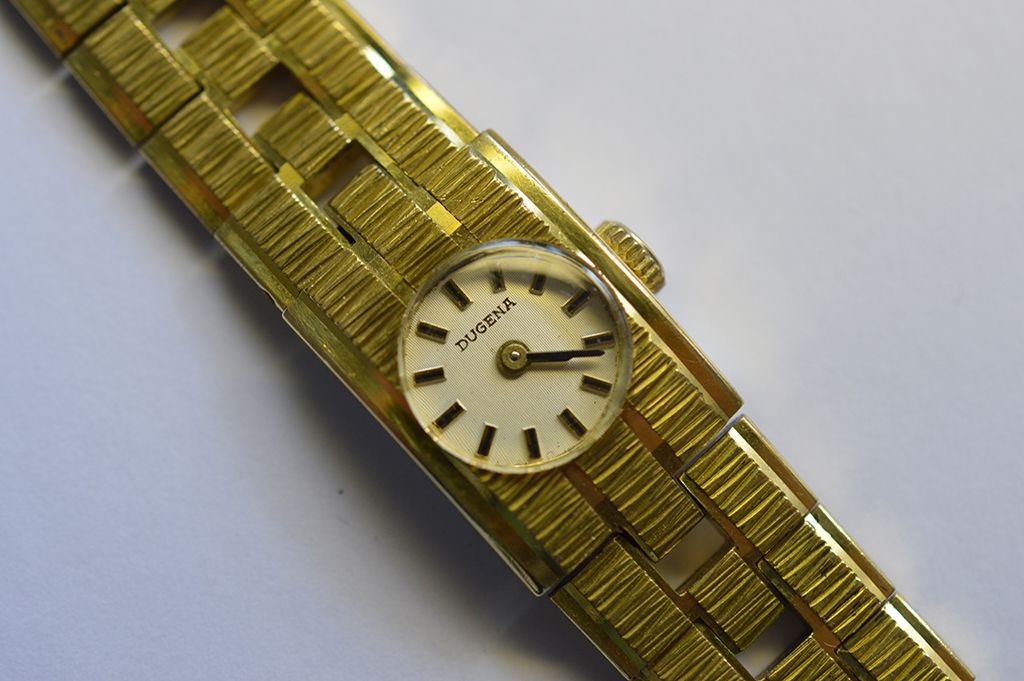

Dugena-70s-Damenuhr-Ueberholung-001
Dugena-70s-Damenuhr-Ueberholung-002
Dugena-70s-Damenuhr-Ueberholung-003
Dugena-70s-Damenuhr-Ueberholung-004
Dugena-70s-Damenuhr-Ueberholung-005

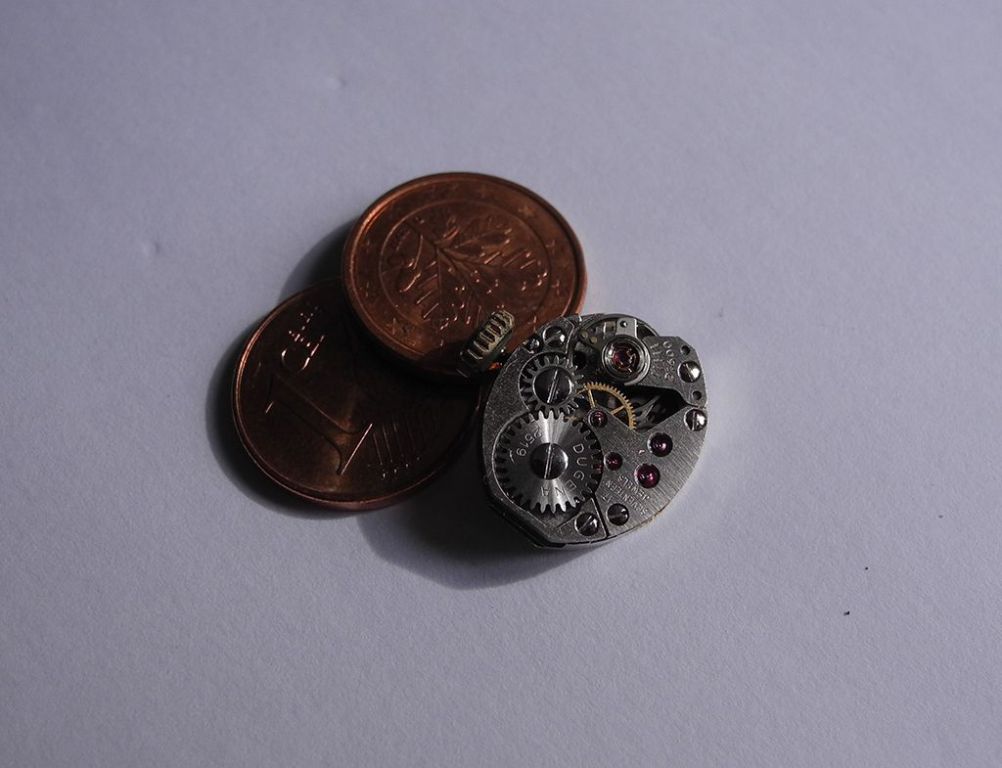

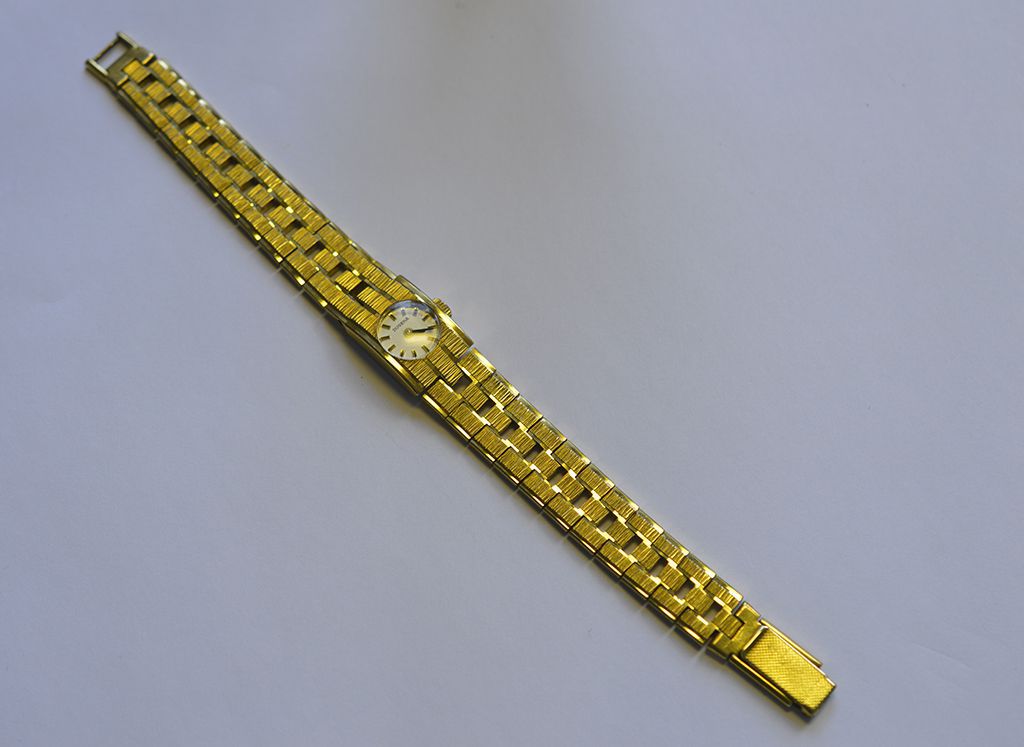

Werte Freunde der Uhrmacherei,

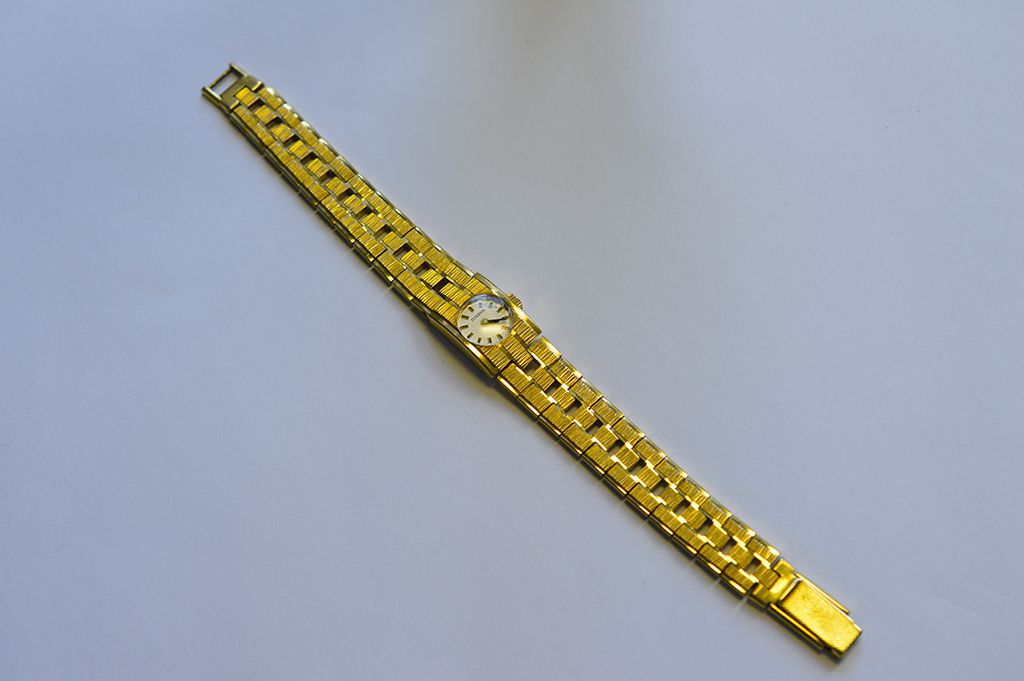

manchmal erzählen die Designs von Uhren viel von der Epoche ihrer Entstehung.

Diese Damenuhr ist für Damen sehr klein aber dennoch auffällig gewesen.

Die 70er Jahre haben viel hervorgebracht. Diese Designs sind gerade wieder voll im Kommen!

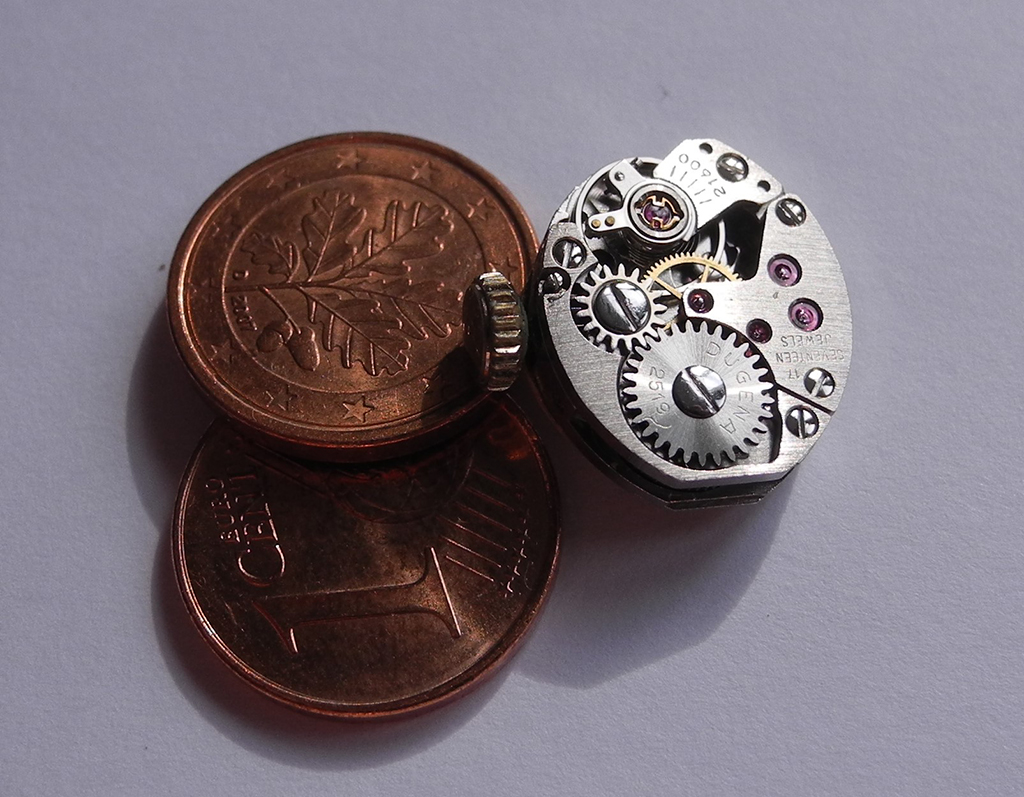

In der Uhr tickt ein PUW 1075, was nach der Überholung wieder ohne Beanstandung seinen Dienst versieht.

Stichelschleifmaschine-fuer-Uhrmacher-001
Stichelschleifmaschine-fuer-Uhrmacher-002
Stichelschleifmaschine-fuer-Uhrmacher-003

Werte Freunde der Uhrmacherei,

um die Werkzeuge und Maschinen besser zu schonen, habe ich für das Schleifen von Hartmetalldrehstählen extra eine Maschine gebaut.

Der Auflagetisch ist im Winkel frei verstellbar.

Die Maschine kann man sehr gut sauber halten und schnell den aggressiven Schleifstaub beseitigen.


Big-Orbit-001
Big-Orbit-002
Big-Orbit-004
Big-Orbit-005
Big-Orbit-006
Big-Orbit-007
Big-Orbit-009
Big-Orbit-010
Big-Orbit-012
Big-Orbit-013

Werte Freunde der Uhrmacherei,

wie Sie sicherlich schon mitbekommen haben, mache ich sehr gerne auch mal verrückte Uhren.

Man kann in so einem Projekt nicht nur der Uhrmacher sondern auch der Künstler sein!

In diesem Stück verrückter Uhrmacherkunst steckt sehr viel Arbeit.

Ein sehr seltenes und sehr großes Unitas 6445 mit Incabloc Stoßsicherung hat von mir eine umfassende Überarbeitung und Veredelung bekommen.

Die Platinen und Brücken haben Genfer Streifen im Kreis erhalten.

Die Platinen und Brücken wurden fein vergoldet.

Schrauben wurden poliert und blau angelassen.

Der Klötzchenträger wurde perliert und vergoldet.

Die Stoßsicherung hat einen Sonnenschliff erhalten und wurde vergoldet.

Die Grundplatine und der Ankerkloben wurden ebenfalls perliert und vergoldet.

Kron- und Sperrrad haben den Glashütter Sonnenschliff erhalten und wurden blau angelassen.

Die Sperrklinke wurde geschliffen und auch blau angelassen.

Die Zeitanzeige ist mysteriös gestaltet worden.

Es wurden von mir zwei Scheiben aus Edelstahl gedreht und als Zeitanzeige hergerichtet.

Das Grundzifferblatt ist mit Leuchtpigmenten bestreut worden.

Diese Uhr als Design- und Kunstobjekt soll die Weite und Größe des Universums etwas mit darstellen.

Nachts leuchtet das Grundzifferblatt in einem satten Grün und die Punkte der Zeitanzeige in einem satten Blau.

Diese Uhr ist durch ihre Größe mit 50mm auffällig und einzigartig.

Als Band wurde ein 22mm Armband aus Jeansstoff gewählt; das Armband soll die Lässigkeit des Trägers noch etwas mehr unterstreichen.


Crazy Watches from Berlin!

Wasseruhr-Europacenter-001
Wasseruhr-Europacenter-002
Wasseruhr-Europacenter-003
Wasseruhr-Europacenter-004

Werte Freunde der Uhrmacherei,

heute will ich mal von der Wasseruhr im Europacenter berichten. :D

"Die Uhr der fließenden Zeit"

Zeit kann man sehen - zumindest im Europa-Center Berlin und Dank des Franzosen Bernard Gitton, der die Uhr der fließenden Zeit 1982 entworfen und realisiert hat. Das 13 Meter hohe Chronometer erstreckt sich über insgesamt 3 Etagen und gibt mit Hilfe des Flüssigkeitsstands in 12 großen und 30 abgeflachten, kleinen Glaskugeln der Zeit ein Gesicht.

Die kleinen Kugeln zeigen die Minuten an. Jede der kleinen Kugeln füllt sich in 2 Minuten, so dass die 30 Kugeln insgesamt einer vollen Stunde entsprechen.

Die schon vergangenen Stunden sind anhand der Anzahl der bereits gefüllten großen Kugeln ersichtlich.

Sind beispielsweise 10 große und 15 kleine Kugeln gefüllt, so ist es 10:30 Uhr oder 22:30 Uhr, je nachdem, ob es sich um eine Zählung vor oder nach Mittag handelt.

Sind 60 Minuten verstrichen, also 30 der kleinen, flachen Glaskugeln gefüllt, fließt ihr Inhalt in die betreffende große Kugel zur Anzeige der vollen Stunde ab und der Zyklus der kleinen Kugeln beginnt erneut.

Um 1:00 Uhr und um 13:00 Uhr leert sich folglich das gesamte System bis auf die Stundenanzeige von 1:00 Uhr bzw. 13:00 Uhr und der Zyklus des gesamten Systems und der großen Kugeln beginnt erneut.

Die Bewegung der neongrünen Flüssigkeit innerhalb der Uhr wird durch ein violettes Pendel gesteuert, das durch den Wasserabfluss in der oberen Schale angetrieben wird.

Jugendstil-Damenuhr-001
Jugendstil-Damenuhr-002
Jugendstil-Damenuhr-003
Jugendstil-Damenuhr-004
Jugendstil-Damenuhr-005
Jugendstil-Damenuhr-006

Werte Freunde der Uhrmacherei,

in der heutigen Welt der Uhren kommen die Damen immer zu kurz.

Dabei sind Damenuhren sehr interessant und in ihrer Wartung sehr anspruchsvoll.

Das folgende Stück ist im Besitz einer älteren Dame, die diese Uhr selbst von Ihrer Großmutter bekommen hat. Die Uhr lief viele Jahre nicht mehr und schlummerte in einer Schublade vor sich hin.

Ich bekam das gute Stück anvertraut und habe die Uhr überholt.

Dabei musste ein neues Sperrrad besorgt werden, da aus dem alten Sperrad ein Zahn rausgebrochen war.

Nach etwas Sucherei in den eigenen Ersatzteilbeständen bin ich dann fündig geworden und nun darf diese sehr schöne,feine Damenuhr wieder zu besonderen Anlässen getragen werden.

Werkhalter-fuer-Valjoux-7733-001
Werkhalter-fuer-Valjoux-7733-002
Werkhalter-fuer-Valjoux-7733-003
Werkhalter-fuer-Valjoux-7733-004

Werte Freunde der Uhrmacherei,

es gibt Werkzeuge, die sind in der Anschaffung so unglaublich teuer, da lohnt es sich diese selbst zu fertigen.

Mit diesen speziellen Werkhaltern kann man die Funktion des Chronographen genau prüfen.

Dieser Werkhalter ist sehr edel in Neusilber mit Edelstahldrückern gefertigt worden.

Das Arbeiten mit solchen Werkzeugen ist immer ein besonderes Erlebnis. :-)

Beach-Club-Unikat-001
Beach-Club-Unikat-003
Beach-Club-Unikat-004

Werte Freunde der Uhrmacherei,

im Sommer ist die Welt bunter und farbenfroher.

Im Urlaub kann man den warmen Sand zwischen den Füßen spüren und es sich gut gehen lassen.

Diese Uhr soll den Träger ab und zu in dieses Gefühl versetzten.

Das Zifferblatt ist sehr sandig aufgebaut und leuchtet nachts auch.

Hier kann man Mut zur Farbe haben und trotzdem sehr schön die Zeit ablesen.

Die Uhr hat einen Druchmesser von 38mm und einen Bandanstoß von 20mm, die Höhe der Uhr ist 11mm.

Es sind 2 entspiegelte Saphirgläser verbaut und die Uhr ist bis 5bar wasserdicht.

Berliner-Mengenlehreuhr-001
Berliner-Mengenlehreuhr-002
Berliner-Mengenlehreuhr-003
Berliner-Mengenlehreuhr-004
Berliner-Mengenlehreuhr-005

Werte Freunde der Uhrmacherei,

in Berlin gibt es eine Vielzahl von interessanten öffentlichen Uhren zu sehen.

Heute möchte ich euch mal die erste Uhr nach dem Mengenlehre-Prinzip zeigen:

Dieter Binninger hat diese Uhr erfunden und ein Exemplar wurde für die Stadt gebaut. Damals, 1975, war diese Uhr etwas völlig Neues und die Berliner haben sich lustig gemacht. Aber heute gesehen,  diese Uhr ein besonders Stück Design und Technikgeschichte.

Die Wartungskosten durch die vielen Glühbirnen im Inneren der Uhr sind enorm.

Ich freue mich jedenfalls sehr, dass man diese Uhr auch heute noch in Berlin bestaunen kann!

Neben der Wasseruhr im Europacenter und der Weltzeituhr auf dem Alexander Platz kann ich auf jeden Fall einen Besuch bei diesem Unikum empfehlen.

Nach der großen Uhr gab es auch kleine Tischmodelle für den heimischen Schreibtisch zu kaufen.

Hier noch der Link zum Konstrukteur:

https://de.wikipedia.org/wiki/Dieter_Binninger

Vintage-Timex-im-Racing-Design-001
Vintage-Timex-im-Racing-Design-002
Vintage-Timex-im-Racing-Design-003

Werter Freund der besonderen Uhren,

hier möchte ich ein interessantes Stück aus den 80er Jahren vorstellen.

In dieser Zeit gab es ausgefallene Designs. Wer kann sich z.B. noch an Grace Jones im Citroen CX

oder die Band Yello mit dem Song Racing erinnern?

Diese Uhr hat absolut die Strenge der 80er Jahre in Verbindung mit Racing-Design aufzuweisen.

Innerhalb der Uhr ist ein einfaches Stiftankerwerk verbaut, welches hier aber noch gut seinen Dienst versieht. An solchen Werken kann man als Uhrmacher leider nicht viel machen, denn die Platinen sind hier vernietet. Das Gehäuse ist aus Messinguss und dann mit einem hochfesten Lack aus dem Automobilbereich lackiert worden. Das Zifferblatt hat absolut was von den Autoinstrumenten der 80er Jahre.

Ein absolut tolles Stück, was es sich zu erhalten lohnt.

I-Love-Watchmaking-001
I-Love-Watchmaking-002
I-Love-Watchmaking-003

Werte Freunde der Uhrmacherei,

es macht mir immer wieder viel Spaß Uhrenteile zu veredeln.

Da kann man auch schonmal für Fotos ins Schwelgen kommen...

Uhrmacherdrehbank-Fundzustand
Pimp-The-Watchmakers-Lathe-001
Pimp-The-Watchmakers-Lathe-002

Werte Freunde der Uhrmacherei,

ich war immer ein großer Fan der Serie "American Hot Rod" mit Boyd Coddington.

Im Jahr 2015 konnte ich eine abgerittende Leinen WW83 kaufen...

Diese Maschine hat so eine schöne Formsprache und schon die Attribute von den modernen Maschinen. Ich fasste den Entschluss, dieses Maschinchen mal so richtig aufzumotzen!

Derzeit ist das Bett beim Schleifen, der Support hat eine neue Spindelmutter bekommen und die Führungen wurden neu eingschabt. Den Gussfuß habe ich strahlen lassen und dann zu einer Autolackiererei geschleppt.

Die Herren da haben nicht schlecht geschaut, als ich damit aufgeschlagen bin!

Nach einer ganz tollen Farbberatung habe ich mich dann für die Farbe Marrakesch-Braun entschieden.

Nun strahlt der Fuß nach einigen Lackierarbeiten in einem ganz neuen Licht. Ich bin hin und weg!

Jetzt wird der neue Antrieb noch weiter aufgebaut und eine Unterflurbeleuchtung wird eingebaut.

Buecher-001
Buecher-002

Werter Freund der Uhrmacherei,

ein Uhrmacher kann nicht alles wissen und es gibt Themen, mit denen muss man sich selber beschäftigen.

Da ist eine Auswahl von Fachliteratur sehr wichtig.

Ein paar Bücher aus meiner Sammlung möchte ich hier erwähnt haben:

  • George Daniels - Watchmaking
  • Giebel/Helwig - Die Feinstellung der Uhren
  • F. LeCoultre - Die Reparatur komplizierter Taschenuhren
  • Steffen Pahlow - Das Taschenuhrgehäuse
  • Steffen Pahlow - Tourbillion
  • J. Malcom - Wheel and Pinion Cutting in Horology
  • Frank Dunkel - Frühe elekrische Wohnraumuhren

Smith - English Watchmaking-001
Smith - English Watchmaking-002
Smith - English Watchmaking-003
Smith - English Watchmaking-004
Smith - English Watchmaking-005
Smith - English Watchmaking-006

Werte Freunde der Uhrmacherei,

es ist immer wieder spannend, auch Uhren aus anderen Ländern zu warten.

Hier haben wir ein sehr schönes Uhrwerk von Smiths aus South Wales.

Das Kaliber 12.15 wurde hier in den 50-er Jahren gebaut und um 1970 herum hat diese Uhrenmanufaktur dann ihre Tore geschlossen.

Dieses Uhrwerk ist "very british", ohne Stellstifte, aber dafür mit doppelten Verschraubungen ausgestattet und das seidenmatte Finish ist sehr klassisch gehalten.

Saturnus-001
Saturnus-002
Saturnus-003

Werte Freunde der Uhrmacherei,

vor vielen Jahren fiel mir ein Junghans Gehäuse einer Funkuhr in die Hände.

Das Gehäuse hatte die ideale Größe für ein altes Taschenuhrwerk, das bei mir noch herum lag.

Ich ließ die überflüssigen Öffnungen für die Drücker zulasern und tauschte das bedruckte Glas des originalen Glasbodens geben ein neues Glas aus.

Nun konnte meine erste "verrückte" Uhr entstehen. OK... die erste "wirklich verrückte" Uhr!

Diese Uhr ziert meine Vitrine, ich nehme sie gerne in die Hand und ziehe sie dann auf.

Das Uhrwerk ist ein altes Election und ich habe es damals nur gereinigt. Das alte Finish habe ich original belassen.

Uhrmacherwerkzeug-aus-Acrylglas-001
Uhrmacherwerkzeug-aus-Acrylglas-002
Uhrmacherwerkzeug-aus-Acrylglas-003

Werte Freunde der Uhrmacherei,

es gibt einen wunderbaren Uhrmacher aus Sun Citiy Arizona (USA). Sein Name ist Benjamin Lam und er ist dort bei einem sehr goßen Juwelier für extrem hochwertige Uhren zuständig.

Nun kann man auf seiner Facebook-Seite immer wieder ganz tolle Beiträge zu seiner Art der Uhrmacherei sehen. Unter Anderem auch,wie er sich selber verschiedene Werkzeuge aus Acrylglas gefertigt hat.

Von ihm inspiriert habe ich nun selber Hand angelegt:

Hier sind Montagestäbe zum Andrücken von Brücken und Kloben entstanden.

Mit diesen Werkzeugen kann man ohne Kratzer zu machen vorsichtig Brücken andrücken und Zapfen der Räder einfädeln.
